7.3.1.1 系統初始化
在初始化解串器集線器和 DS90UB935-Q1 之間的通信鏈路時，系統時序取決于為生成串行器基準時鐘所選擇的模式。選擇同步時鐘模式后，串行器會在可用時重新鎖定到提取的反向通道基準時鐘，因此傳感器模塊無需本地晶體振蕩器。初始化序列遵循初始化序列中給出的圖示：同步時鐘模式。

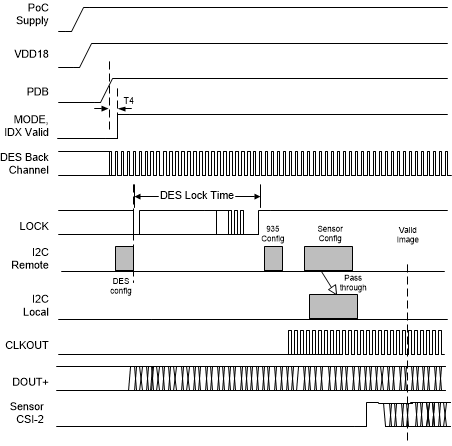

圖 7-9 初始化序列：同步時鐘模式為了實現更快的系統啟動時間，TI 建議在嘗試從解串器通過反向通道訪問連接到 SER 的遠程 I2C 目標器件之前，對 I2C 看門狗計時器加速 (0x0A = 0x12) 進行編程。這樣，即使串行器 I2C 總線在傳感器模塊上電期間遇到意外噪聲，也能縮短遠程傳感器訪問時間。
建議進行軟件配置以根據器件的初始溫度擴展 DS90UB935-Q1 串行器的溫度斜降范圍，從而實現連續 PLL 鎖定。對于高于 10°C 和低于 10°C 的溫度，將溫度從啟動溫度降低的范圍有所不同。從 10°C 到 105°C 的初始溫度的最終溫度至少為 -10°C，以在應用軟件配置的情況下保持連續 PLL 鎖定。初始溫度低于 10°C 時，與初始溫度的最大溫度降幅為 20°C。
圖 7-10 溫度斜降范圍寄存器配置包含動態配置、靜態配置和用于啟用設置的覆蓋功能。在初始化期間，建議將模擬寄存器 0x4C[6:4] TEMP_RAMP_STATIC_CFG 設置為 0x7。模擬寄存器 TEMP_RAMP_DYNAMIC_CFG 的值在初始化過程中會有所不同。建議使用偏移值來遞減或遞增與芯片溫度相關的 TEMP_RAMP_DYNAMIC_CFG 的讀回值。串行器溫度在配對的解串器的 SENSOR_STS_2[2:0] 中報告。表 7-5 中引用了溫度偏移值。若要應用軟件配置，將 TEMP_RAMP_DYNAMIC_CFG[5] 設置為 0x1。
| 解串器 0x53 SENSOR_STS_2 [2:0] | 起始芯片溫度 (°C) | 動態配置偏移值 |
|---|---|---|
| 0 | T < -30 | -1 |
| 1 | -30 < T < -10 | -1 |
| 2 | -10 < T < 15 | 0 |
| 3 | 15 < T < 35 | 0 |
| 4 | 35 < T < 55 | 1 |
| 5 | 55 < T < 75 | 1 |
| 6 | 75 < T < 100 | 1 |
| 7 | T > 100 | 3 |
