7.3.9.3 智能調優動態衰減
與傳統的混合衰減模式相比，智能調優是先進的電流調節方案。智能調優可幫助步進電機驅動器根據下列運行因素的變化調整衰減方案：
- 電機繞組電阻和電感
- 電機老化
- 電機動態轉速和負載
- 電機電源電壓變化
- 步進上升和下降時的電機反電動勢差
- 步進轉換
- 低電流與高電流 dI/dt
DRV8452 支持兩種不同的智能調優方案，即智能調優動態衰減和智能調優紋波控制。

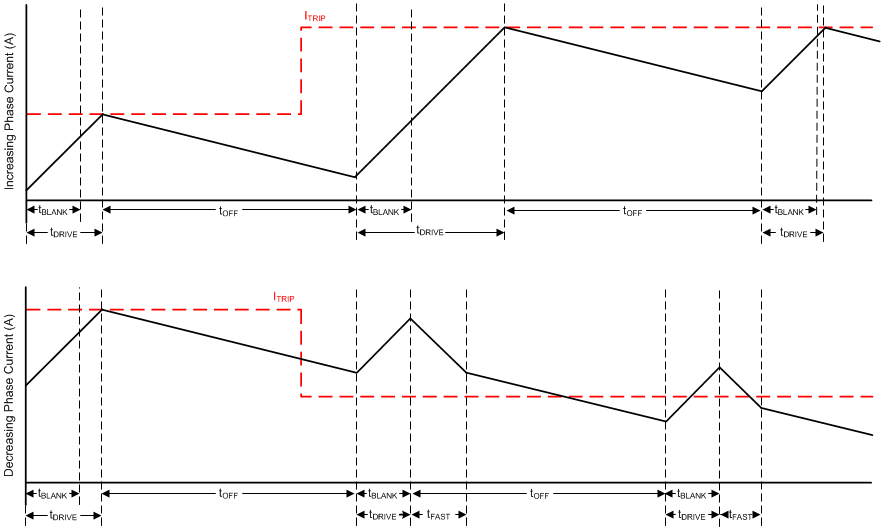

圖 7-15 智能調優動態衰減模式智能調優動態衰減可動態調整總混合衰減時間中快速衰減的百分比。這通過自動確定理想混合衰減設置來消除對電機衰減調優的需求，從而實現更低紋波和卓越電機性能。
快速衰減百分比經由每個 PWM 周期進行迭代優化。如果電機電流超過目標 ITRIP 電平，則混合衰減模式在下一個周期變得更加激進（通過增加快速衰減百分比），以防止電流調節損失。如果必須長時間驅動才能達到目標 ITRIP 電平，則衰減模式在下一個周期變得不那么激進（通過降低快速衰減百分比），從而以更少的紋波運行。在步進下降時，智能調優動態衰減會自動切換到快速衰減，以便快速進入下一步進。
