ZHCSRW0B February 2023 – December 2024 AM68 , AM68A
PRODUCTION DATA

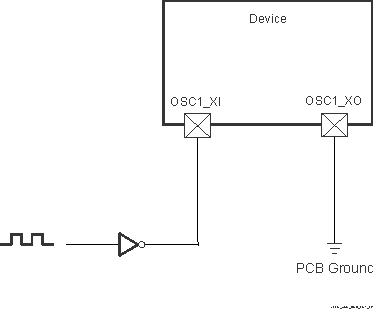

圖 6-32 展示了當 OSC1 連接到 1.8V LVCMOS 方波數字時鐘源時建議的振蕩器連接。
當振蕩器上電時,OSC1_XI 上不允許出現直流穩態情況,這是因為 OSC1_XI 在內部交流耦合到比較器,當向輸入施加直流時,該比較器可能會進入未知狀態。因此,只要 OSC1_XI 不在不同邏輯狀態之間切換,應用軟件就應該使 OSC1 斷電。
圖 6-32 1.8V LVCMOS 兼容時鐘輸入
