ZHCSRW0B February 2023 – December 2024 AM68 , AM68A
PRODUCTION DATA
| 編號 | 參數 | 源 | 最小值 | 最大值 | 單位 | |
|---|---|---|---|---|---|---|
| T6 | tw(TS_COMPH) | 脈沖持續時間,TS_COMP 高電平 | 36P - 2(1) | ns | ||
| T7 | tw(TS_COMPL) | 脈沖持續時間,TS_COMP 低電平 | 36P - 2(1) | ns | ||
| T8 | tw(TS_SYNCH) | 脈沖持續時間,TS_SYNC 高電平 | 36P - 2(1) | ns | ||
| T9 | tw(TS_SYNCL) | 脈沖持續時間,TS_SYNC 低電平 | 36P - 2(1) | ns | ||
| T10 | tw(SYNC_OUTH) | 脈沖持續時間,SYNCn_OUT(2) 高電平 | TS_SYNC | 36P - 2(1) | ns | |
| TS_GENF | 5P - 2(1) | ns | ||||
| T11 | tw(SYNC_OUTL) | 脈沖持續時間,SYNCn_OUT(2) 低電平 | TS_SYNC | 36P - 2(1) | ns | |
| TS_GENF | 5P - 2(1) | ns | ||||

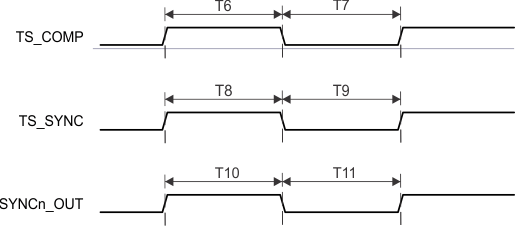

圖 6-98 CPTS 開關特性有關更多信息,請參閱器件 TRM 的數據移動架構 (DMA) 一章中的導航器子系統 (NAVSS) 一節。
