ZHCSRW0B February 2023 – December 2024 AM68 , AM68A
PRODUCTION DATA
表 6-79 和圖 6-95 說明了 MMC1/2 的開關特性 - UHS-I DDR50 模式。
| 編號 | 參數 | 最小值 | 最大值 | 單位 | |
|---|---|---|---|---|---|
| fop(clk) | 工作頻率,MMC[x]_CLK | 50 | MHz | ||
| DDR505 | tc(clk) | 周期時間,MMC[x]_CLK | 20 | ns | |
| DDR506 | tw(clkH) | 脈沖持續時間,MMC[x]_CLK 高電平 | 9.2 | ns | |
| DDR507 | tw(clkL) | 脈沖持續時間,MMC[x]_CLK 低電平 | 9.2 | ns | |
| DDR508 | td(clkH-cmdV) | 延遲時間,MMC[x]_CLK 上升沿到 MMC[x]_CMD 轉換 | 1.12 | 3.46 | ns |
| DDR509 | td(clk-dV) | 延遲時間,MMC[x]_CLK 轉換到 MMC[x]_DAT[3:0] 轉換 | 1.12 | 6.12 | ns |

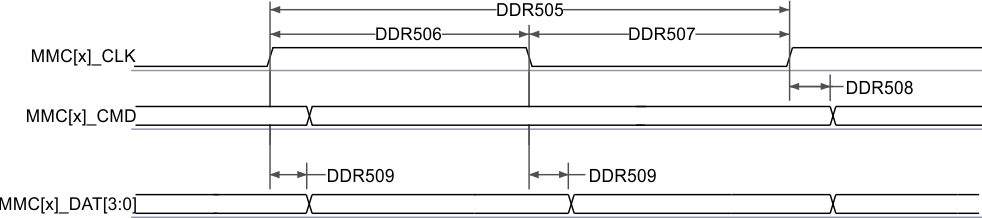

圖 6-95 MMC1/2 - UHS-I DDR50 - 發送模式
