6.4.1.3 自動休眠模式
自動休眠模式與睡眠模式幾乎相同。唯一區別在于激活模式與喚醒器件的方法不同。CONFIG 寄存器位 PD[1:0]= 11 僅用于啟用或禁用該功能。如果啟用了自動休眠模式，那么器件會在轉換完成以后自動關閉偏置；因此，轉換結束實際上會激活自動休眠模式。如果使用定序器模式，選擇單個轉換啟動脈沖（S1 = 0），那么器件會在每次轉換以后自動斷電。如果使用單個 CONVST 脈沖啟動序列（S1 = 1），那么在整個序列完成時會激活斷電。
器件會在下一個 CONVST 脈沖到達時喚醒。然而，在半時鐘模式下，模擬輸入會在采樣模式下再保持 7 個時鐘周期，或在全時鐘模式下保持 14 個時鐘周期。隨后（參閱 圖 6-4），實際轉換正式開始（BUSY 變為高電平）。這段時間是將內部電路穩定至所需電壓電平所必需的。自動休眠模式下，轉換結果會出現延遲；參閱 圖 6-10。
在該模式下，電流需求會在 10μs 內降至大約 1.2mA。

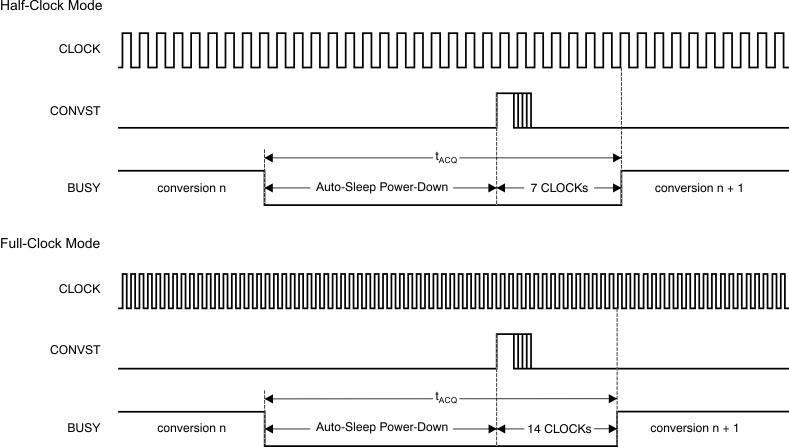

圖 6-4 實際轉換在自動休眠模式下啟動
