ZHCST23 December 2024 ADC168M102R-SEP
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
- 5 規格
- 6 詳細說明
- 7 寄存器映射
- 8 應用和實施
- 9 器件和文檔支持
- 10修訂歷史記錄
- 11機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- RHB|32
散熱焊盤機械數據 (封裝 | 引腳)
- RHB|32
訂購信息
3 說明
ADC168M102R-SEP 是一款雙路 16位 1MSPS 模數轉換器（ADC）。該 ADC 具有八個偽差分或四個全差分輸入通道（分為兩對），可同時進行信號采集。模擬輸入以差分方式保持 ADC 輸入。在偽差分模式或全差分模式下使用輸入多路復用器。偽差分模式下，每個 ADC 最多可支持四個通道（4x2），全差分模式下，每個 ADC 最多可轉換兩個輸入通道（2x2）。
ADC168M102R-SEP 不僅能夠提供兩個可編程基準輸出與靈活的電源電壓范圍，還能夠提供與一個可編程自動定序器多種斷電功能。該器件還包括數據存儲功能，每個通道最多可存儲四個轉換結果。
(1) 如需更多信息，請參閱機械、封裝和可訂購信息。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

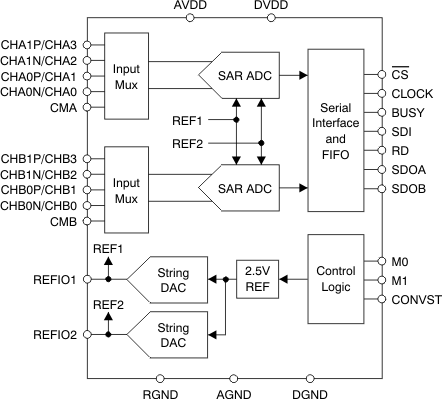

功能方框圖
