4.2.1 上電和輔助電源檢查
注： 這是僅低壓測試；當向此 EVM 施加高總線電壓時，請勿嘗試手動探測測試點。
- 分別將 J2 和 J5 連接到低側和高側 COM，以防止誤觸發 DESAT。
- 打開電源并將電壓輸出調節到 12V。電源可以連接到 EVM 上的 TP4/TP5 或 Wolfspeed 差分板。
- 使用萬用表探測 VCC 測試過孔和 TP11 之間的 VCC-GND 電壓。該值應為 5V。
- 使用 VDD2 測試點以及 COM4 或 COM5 測試點探測高側 VDD-COM 電壓。使用 VDD1 測試點以及 COM1 或 COM2 測試點探測低側 VDD-COM 電壓。這些值應為 15V。
- 使用 VEE2 測試點以及 COM4 或 COM5 測試點探測高側 VEE-COM 電壓。使用 VEE1 測試點以及 COM1 或 COM2 測試點探測低側 VEE-COM 電壓。這些值應為 -3V。
- 確保 5V 綠色 LED、HS-BIAS 藍色 LED 和 LS-BIAS 藍色 LED 亮起。兩個紅色 RDY LED 和兩個紅色 FLT LED 應熄滅。

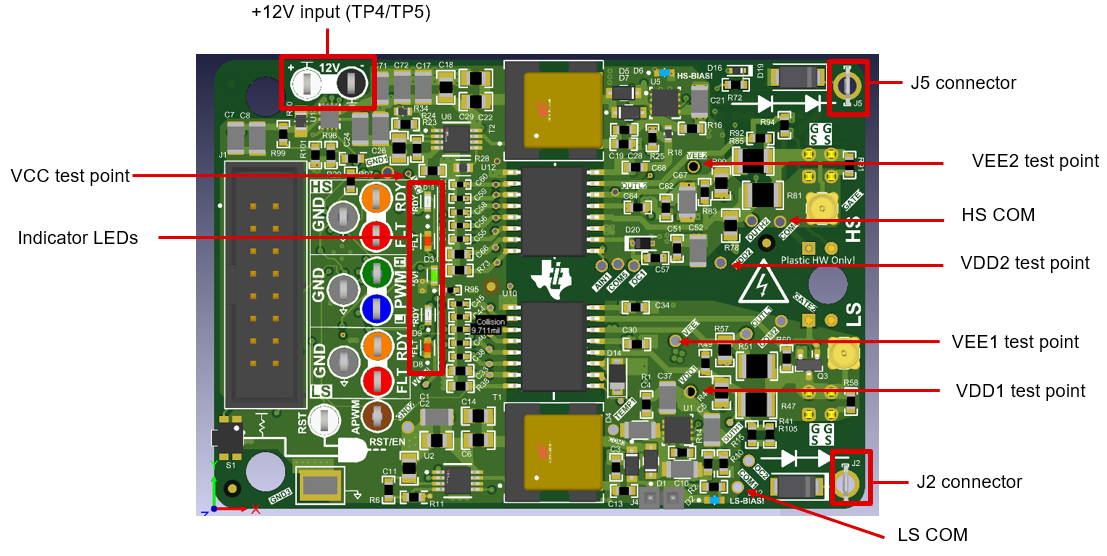

圖 4-1 上電檢查的測試點位置
