3.3 PCB 引腳排列
表 3-2 PCB 引腳排列
| 引出線 | 位置（頂部/底部） | 功能 |
|---|---|---|

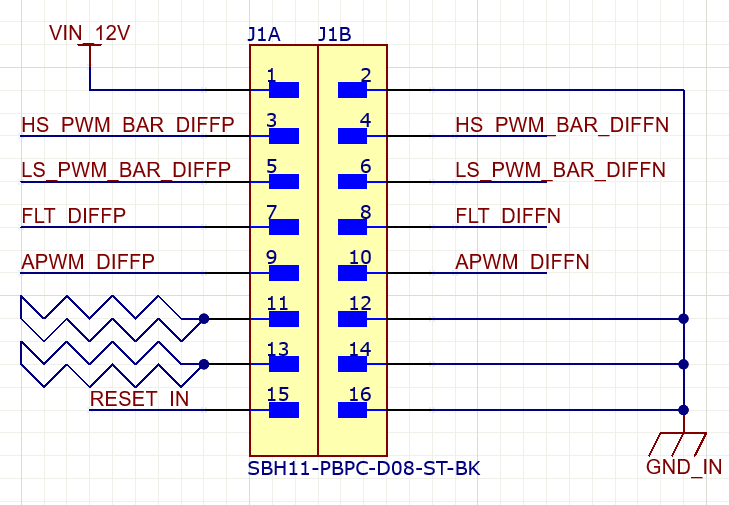

| J1 | 頂層 | 16 引腳連接器，連接如下所示 |
| J2 | 頂層 | LS DESAT 漏極連接 |
| J3 | 底層 | LS 柵極/源極連接 |
| J4 | 頂層 | 溫度檢測熱敏電阻連接 |
| J5 | 頂層 | HS DESAT 漏極連接 |
| J6 | 底層 | HS 柵極/源極連接 |
| J7、J8 | 底層 | 僅適用于溫度檢測適配器板 |
| TP2 | 頂部，橙色 | HS RDY |
| TP3 | 頂部，紅色 | LS nFLT |
| TP4 | 頂部，白色 | 來自電源的 +12V |
| TP5 | 頂部，黑色 | 相對于 +12V 的電源接地端 |
| TP6 | 頂部，紅色 | HS nFLT |
| TP7 | 頂部，橙色 | LS RDY |
| TP8 | 頂部，藍色 | LS PWM 輸入 |
| TP9 | 頂部，棕色 | LS APWM 輸出 |
| TP10 | 頂部，綠色 | HS PWM 輸入 |
| TP11、12、13 | 頂部，灰色 | 初級側 GND |
| TP15 | 頂部，白色 | HS 和 LS 組合 nRST |
| GATE1 | 頂層 | MMCX 連接器，HS 柵極 |
| GATE2 | 頂層 | MMCX 連接器，LS 柵極 |
| GND1、2、3 | 頂層 | 初級側 GND |
