DRV8311 是一款適用于電機驅動應用的 3V 至 20V、5A 峰值集成三相集成 FET 驅動器 IC。它提供三個經精確修整且具有溫度補償的半橋，能夠直接驅動三相無刷直流電機。DRV8311 集成了多個控制接口選項、低側集成電流檢測電阻器和感應放大器、一個 3.3V 100mA LDO 穩壓器以及各種保護和控制功能。如表 2-1 所示，該器件提供硬件型號 (DRV8311H)、SPI 型號 (DRV8311S) 和德州儀器 (TI) SPI (tSPI) 型號 (DRV8311P)。更多有關 tSPI 的信息，請參閱Topic Link Label4.4.3并訪問 DRV8311 產品頁面以獲取更多資源。
表 2-1 DRV8311x 器件型號
器件名稱 | 器件描述 |
|---|---|
DRV8311H | 硬件型號 |
DRV8311S | SPI 型號 |
DRV8311P | 德州儀器 (TI) SPI (tSPI) 型號 |
DRV8311HEVM 可以與 LAUNCHXL-F280049C LaunchPad 上的 TMS320F280049C 微控制器對接，通過參考軟件為 DRV8311 提供算法，以控制 BLDC 電機。
本文檔用作補充 DRV8311HEVM + LAUNCHXL-F280049C BLDC 電機控制演示套件的啟動指南。它還旨在幫助工程師設計、實施和驗證 LaunchPad MCU 和 DRV8311 的參考硬件和軟件。有關連接 LAUNCHXL-F280049C + DRV8311HEVM、安裝軟件以及運行工程以旋轉電機的分步詳細信息，請參閱Topic Link Label5。

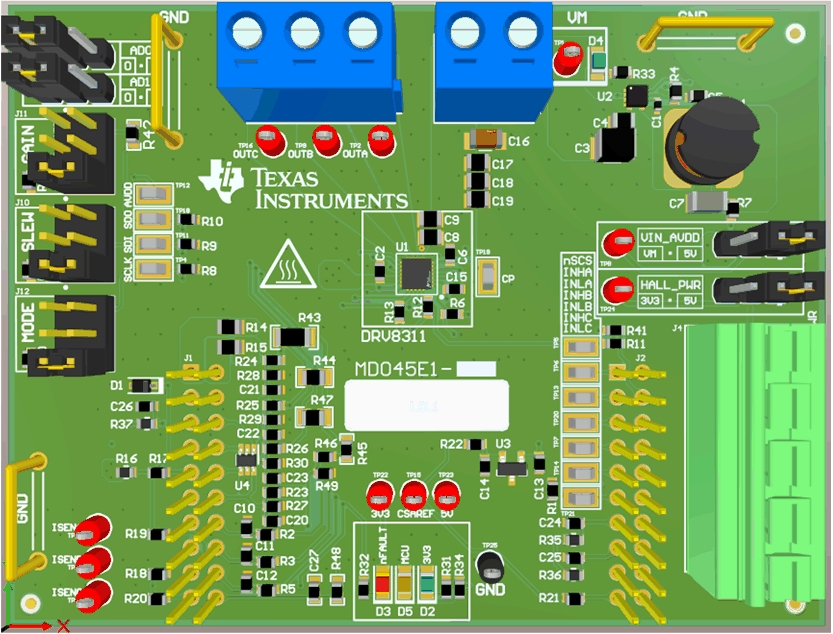

圖 2-1 DRV8311HEVM PCB 布局
