4.3 LED 指示燈
當提供電源并將微型 USB 電纜插入 LaunchPad 時，LAUNCHXL-F280049C 和 DRV8311HEVM 上都有 LED 指示燈。
DRV8311HEVM 電路板上有 4 個狀態 LED。默認情況下，電路板上電時 VM 和 3V3 LED 會亮起。驅動報錯時，故障 LED 會亮起，MCU LED（與 GPIO59 相連）可用于調試和驗證。表 4-1 顯示了 LED 說明，其中 LED 在加電期間以粗體顯示。圖 4-4 顯示了 EVM 上的 LED 位置。
表 4-1 DRV8311HEVM LED 說明（上電期間亮起的以粗體顯示）
|
標識符 |
名稱 |
顏色 |
說明 |
|---|---|---|---|
|
D2 |
3V3 |
綠色 |
AVDD 正在輸出 3.3V |
|
D3 |
nFAULT |
紅色 |
當 DRV8311 發生故障時亮起 |
|
D4 |
VM |
綠色 |
電源供應給電路板 |
|
D5 |
MCU_LED |
橙色 |
MCU 調試 |

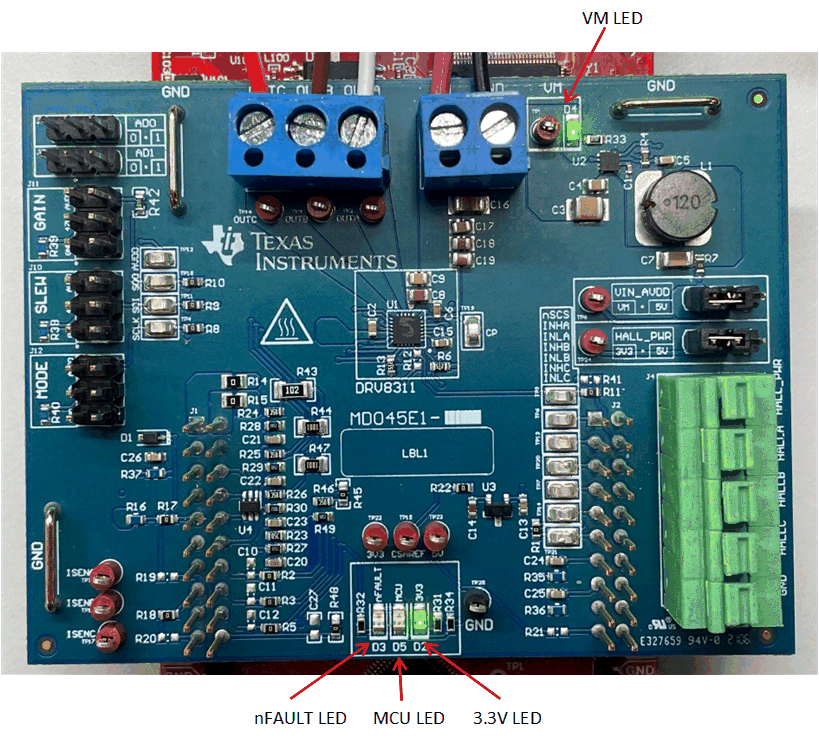

圖 4-4 DRV8311HEVM LED
