ZHCUAE5 July 2021 DRV8311
按照Topic Link Label5中的說明進行操作,確保 LAUNCHXL-F280049C 已連接到 PC,并為 DRV8311HEVM PCB 提供電源。
通過 https://dev.ti.com/gallery/search/drv8311xevm 搜索 GUI Composer 庫。您將使用 myTI 帳戶登錄以訪問 GUI。
接受圖 6-1 中所示的自述文件,并檢查屏幕左下角是否顯示“Hardware Connected”。連接后,GUI 會將算法刷寫到 MCU 中,如圖 6-2 所示。

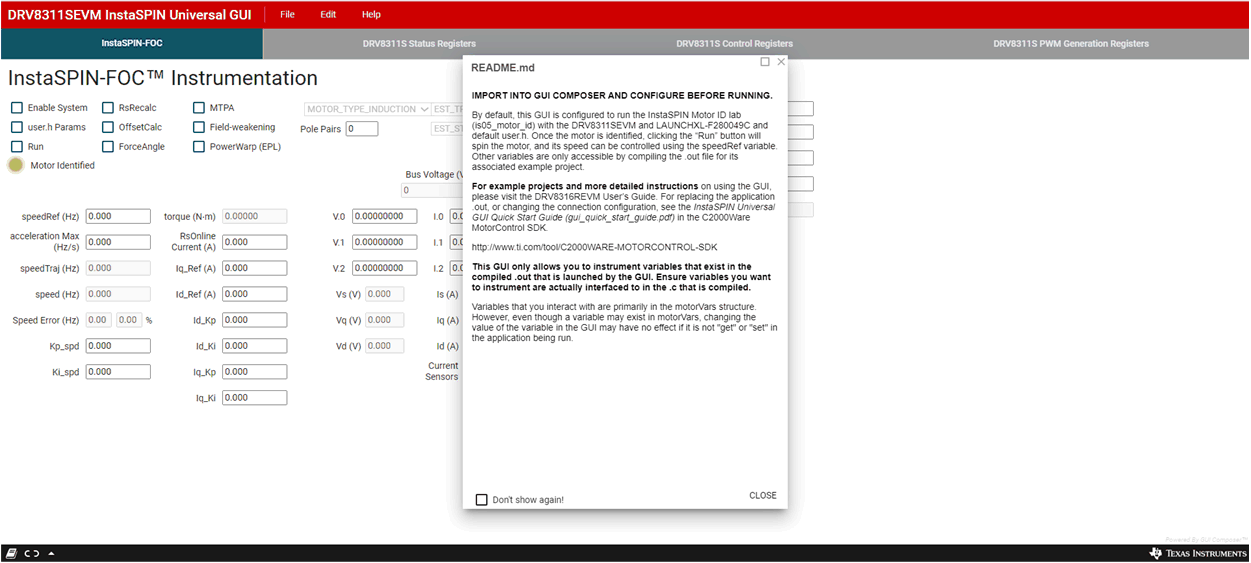

圖 6-1 C2000 InstaSPIN Universal GUI 自述文件

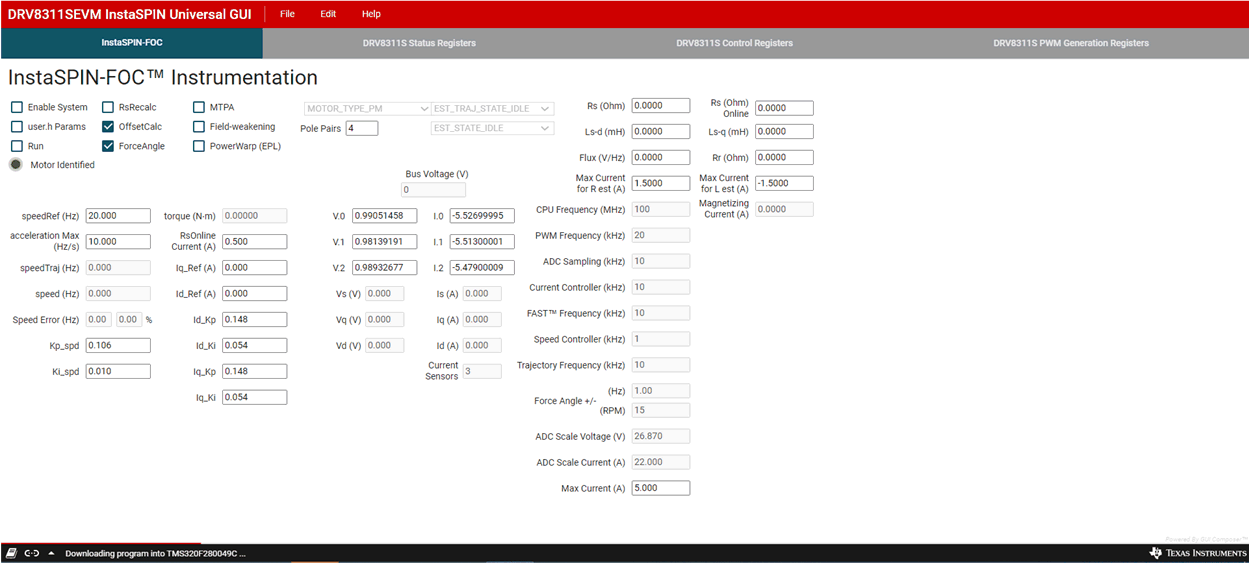

圖 6-2 C2000 InstaSPIN Universal GUI 下載程序
