ZHCUAE5 July 2021 DRV8311
4.4 DRV8311HEVM 可配置性 – 跳線和電阻器
DRV8311HEVM 在 PCB 上包含多種用戶可選的跳線和未組裝元件，供用戶選擇設置并評估 DRV8311S、DRV8311H 或 DRV8311P 器件。表 4-2 中列出了這些可選設置的匯總（默認值以粗體顯示），并且可以在圖 4-5 的電路板中看到。Topic Link Label4.4.2 和Topic Link Label4.4.3 介紹了要將 SPI 和 tSPI 型號用作主電機驅動器 IC 時，需對電路板進行的改動。
|
ID |
設置名稱 |
說明 |
位置 |
功能 |
|---|---|---|---|---|
|
A |
AD0 選擇 AD1 選擇 |
（僅限 DRV8311P）使用 J8 和 J7 跳線選擇器件地址。如果未使用 DRV8311P，則使用 DNP 跳線。 |
J8 = 左側 |
AD0 = 0 |
|
J8 = 右側 |
AD0 = 1 |
|||
|
J7 = 左側 |
AD1 = 0 |
|||
|
J7 = 右側 |
AD1 = 1 |
|||
|
B |
GAIN 選擇 |
（僅限 DRV8311H）使用 J11 選擇所需的增益設置。如果未使用 DRV8311H，則使用 DNP 跳線。 |
J11 = 底部 |
0.25V/A |
|
J11 = 中部 |
0.5V/A |
|||
|
J11 = 無跳線 |
1V/A |
|||
|
J11 = 頂部 |
2V/A |
|||
|
C |
SLEW 選擇 |
（僅限 DRV8311H）使用 J10 跳線選擇所需的壓擺率設置。如果未使用 DRV8311H，則使用 DNP 跳線。 |
J10 = 底部 |
25V/μs |
|
J10 = 中部 |
50V/μs |
|||
|
J10 = 無跳線 |
125V/μs |
|||
|
J10 = 頂部 |
200V/μs |
|||
|
D |
MODE 選擇 |
（僅限 DRV8311H）使用 J12 跳線選擇所需的 PWM 模式。如果未使用 DRV8311H，則使用 DNP 跳線。 |
J12 = 底部 |
6x PWM 模式 |
|
J12 = 中部 |
6x PWM 模式 |
|||
|
J12 = 無跳線 |
3x PWM 模式 |
|||
|
J12 = 頂部 |
3x PWM 模式 |
|||
|
E |
通過降壓為 LaunchPad 供電 |
0 歐姆電阻器，用于從降壓向 LaunchPad 供電。DNP 如果從外部為 LaunchPad 供電，請參閱有關 MCU 電源的部分 |
請參閱第 3.4.4 節“MCU 電源選項” |
|
|
F |
通過 LaunchPad 提供 5V 電源 |
通過 F280049C LaunchPad 升壓轉換器為某些 EVM 電路提供 5V 電源。 |
R15 已填充 |
通過 LaunchPad 提供 5V 電源 |
|
R15 為 DNP |
通過 TP23 從外部提供 5V 電源 |
|||
|
G |
從降壓轉換器提供 3.3V 電源 |
將降壓 3.3V 電壓連接到主 3.3V 電源。 |
R7 已填充 |
連接降壓輸出以提供 3.3V 電源軌 |
|
R7 為 DNP |
通過 TP22 從外部提供 3.3V 電源 |
|||
|
H |
VIN_AVDD 選擇 |
使用 J5 從 VM 或 5V 提供 VIN_AVDD 電壓。 |
J5 = 左側 |
VIN_AVDD 由 VM 供電 |
|
J5 = 右側 |
VIN_AVDD 由 5V 電源供電 |
|||
|
I |
HALL_PWR 選擇 |
使用 J6 從 3.3V 或 5V 提供霍爾電源。 |
J6 = 左側 |
霍爾電源由 3.3V 供電 |
|
J6 = 右側 |
霍爾電源由 5V 供電 |
|||
|
J |
S/H/P 型號連接 |
組裝特定電阻器以正確使用 SPI、硬件或 tSPI 型號。 |
組裝 R1、R8、R9、R10、R11 和 R13 DNP R12 和 R41 |
SPI 連接 |

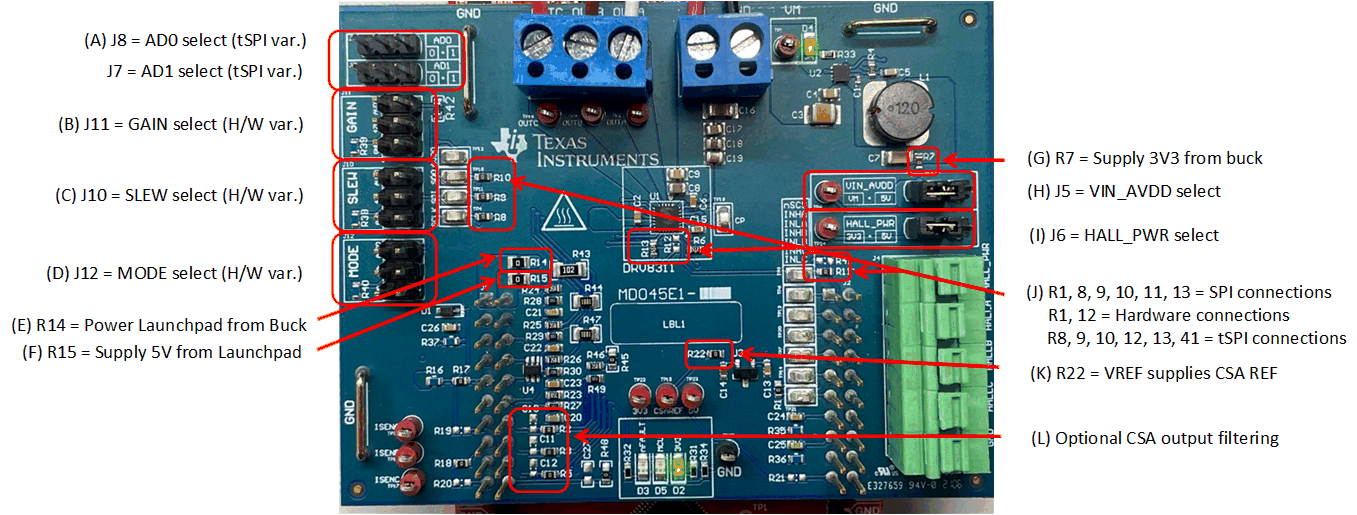

圖 4-5 DRV8311HEVM 上的用戶可選跳線和 DNP 元件
