ZHCSHG1C October 2017 – February 2018 UCC28056
PRODUCTION DATA.

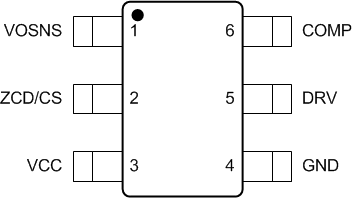

| 引腳 | I/O | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| COMP | 6 | I/O | 內部跨導誤差放大器輸出和功率需求輸入。為了對電壓環路進行補償,使用適用的 RC 網絡從該引腳接地。誤差放大器輸出在內部限制在 VCOClmp 范圍內。當控制器處于 Stopb 狀態或者當 Ovp2 比較器跳閘時,內部電阻 RCODisch 對外部補償網絡放電。當 COMP 引腳電壓下降到低于 VBSTFall 時,關閉開關,且控制器進入低功率狀態 (BstOffb)。當 COMP 引腳電壓超過 VBSTRise 時,重新打開開關。 |
| DRV | 5 | I/O | 驅動主電源功率 MOSFET 的柵極連接。此輸出在內部限制在 VDRHigh 范圍內。這樣可以減少內部驅動器的功率損耗,允許控制器在高 VCC 電壓下運行。從 DRV 接地的外部電阻調整漏級波形下降到低于 VIn 和 DRV 上升沿之間的延遲,在整個諧振周期內可以實現精確的最低谷底電壓開通。 |
| GND | 4 | G | 控制器接地參考引腳。僅連接到電流感應電阻器 RCS 下方端子的功率級。 |
| VCC | 3 | P | 正電源電壓。一旦 VCC 超過 VCCStart,即可打開開關運行。如果 VCC 低于 VCCStop 的時間超過 TUVLOBlk,則停止開關運行。 |
| ZCD/CS | 2 | I | 此引腳由連接到功率 MOSFET 開關的漏極和源極引腳的分壓器饋送電壓。當 DRV 引腳為高電平時,此引腳監測流經電流感應電阻器 RCS 的電壓。此引腳實現過流保護功能。當 DRV 引腳為低電平時,此引腳監測漏極電壓波形。通過過濾漏極波形可以獲得施加到功率級的輸入電壓。輸入電壓提供線電壓前饋和 線路欠壓功能。漏極電壓波形也提供 ZCD 檢測、谷值同步和 二級輸出過壓保護功能。 |
| VOSNS | 1 | I | 電壓誤差放大器反相輸入。誤差放大器同相輸入連接到內部基準電壓 VOSReg。誤差放大器增益隨誤差振幅而增加,在不影響線電流失真性能的情況下提高瞬態反應。此引腳實現輸出過壓保護。如果此引腳上的電壓超過 VOvp1Rise,則暫時關閉開關運行,低于 VOvp1Fall 時,則恢復開關運行。 |
