UCC28056 通過內部結構重新調整了輸入電壓波形,以實現峰值線電壓感測和零交流檢測 (ZCD)。在 DCM 或 CrM 模式下,經過升壓電感器的周期平均電壓值必須為零。UCC28056 從 ZCD/CS 引腳波形中提取漏極波形并進行過濾,以提取出整個開關周期的平均漏極電壓 (VInSyn(θ)),從而生成輸入電壓的內在表現形式。
數字峰值檢測器基于整個 THLinMax 期間穿越的最高比較器閾值選擇 GFF 的值。一旦穿越相應的閾值,即實施向更高 GFF 值的切換。只有在 THLinMax 周期過期,且峰值檢測器捕獲到線電壓峰值時,才實施向更低 GFF 值的切換。THLinMax 計時器不同步到線路工作頻率。
在打開開關運行之前、加電時或在間歇關閉周期結束后,對 ZCD/CS 引腳電壓采樣并依此選擇合適的 GFF 起始電平。該方法假設整流橋后的輸入整流器和電容器在關閉開關期間已經捕獲了峰值線電壓。

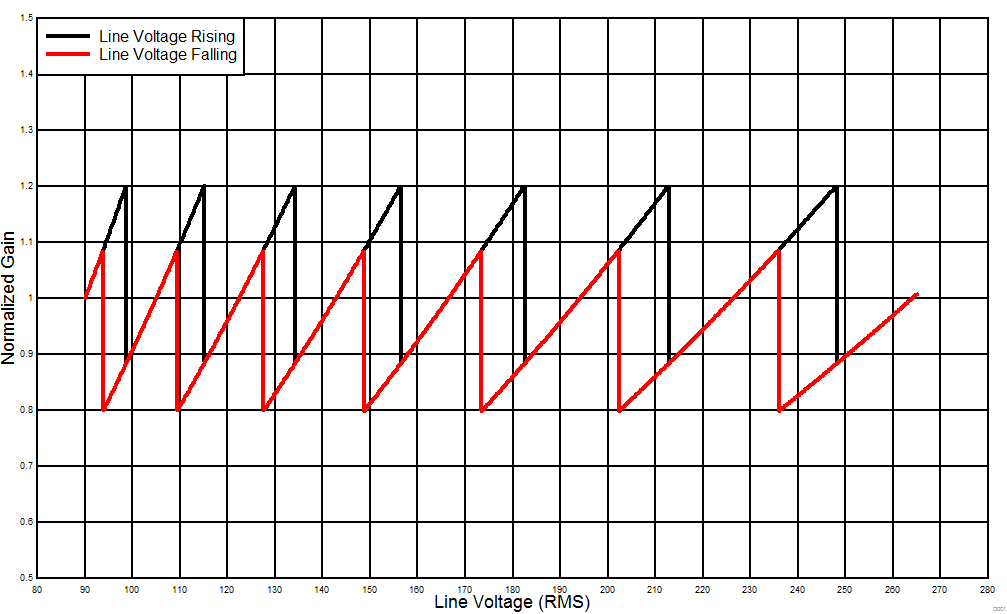

Figure 20. 標準化增益與線電壓間的關系
