8.2.2.3 ZCD/CS 引腳

連接到 ZCD/CS 引腳的外部分壓器網絡將衰減的漏極電壓波形 (V_DS) 和電流感應信號 (V_CS) 傳輸?shù)娇刂破鳌Ｄ軐?shí)現傳輸是因?yàn)橹挥挟?dāng)開關處于打開狀態且 V_DS 信號接近零時，才需要觀察電流感應信號。而只有在開關處于關閉狀態，且電流感應信號接近零時，才需要檢測漏極電壓波形。

Equation 51.

Equation 52 反映了當 MOSFET 開關處于打開狀態時，在導通時間期間的衰減漏極電壓。

Equation 52.

打開狀態下的 MOSFET 導通電阻 (R_DSON) 的值通常與電流感應電阻器 (R_CS) 的值相似。分壓器 (Z_ZC1、Z_ZC2) 的衰減值為 1/401，因此Equation 52 的第二項可以忽略不計。

Equation 53.

故，根據從

在 T_ON 周期外，當 MOSFET 開關處于關閉狀態時，流經電流感應電阻器的電流接近零。在這種情況下，Equation 51 可以用以下公式表示。

Equation 54.

在 ZCD/CS 引腳電壓波形上檢測到負斜率增加之前，UCC28056 會阻止啟動新的開關周期。負斜率增加表示電感器電流值已降為零，因此輸出二極管已經處于關閉狀態。與漏極波形上的最小值或谷值同步啟動每個新的開關周期將進一步減少導通期間的開關損耗。

從理論上來說，可以使用一個簡單的電阻分壓器衰減饋送到 ZCD/CS 引腳的漏極電壓波形。在實際調試中，由PCB走線以及對ZCD/CS衰減信號的濾波會引入寄生電容，該寄生電容產生相移。由此導致的失真和相移對電感電流過零時刻的同步產生不利影響。讓問題更加復雜的是，還需要限制電阻分壓器中的功率損耗，這必須使用高電阻值和提高對衰減信號的濾波。

與電阻分壓器并聯增加一個電容分壓器后，可以使用高值電阻器，而且不會引入濾波和相關相移。在這種情況下，確保無功分壓器分壓比等于電阻分壓器分壓比。

Equation 55.

因此：

Equation 56.

提供給 ZCD/CS 引腳的衰減漏極電壓信號驅動多個內部電壓閾值。其中包括欠壓 (V_ZCBoRise)、線路前饋 (V_FFxRise、V_FFxFall) 和二級輸出過壓 (V_Ovp2Th)。相同的外部分壓器分壓比 (K_ZC) 驅動以上所有閾值。指定的衰減比的變化范圍受到限制，因?yàn)樗绊懥怂羞@些閾值的協調。

Equation 57.

Equation 58.

控制器根據漏極節點上的開關周期平均電壓推導出線電壓。忽略升壓電感器中的任何電阻壓降，假設升壓電感器電流在每個周期結束時 (TM/CrM/DCM) 恢復為零，則該值必須等于從輸入整流器提供的電壓。輸入整流橋和 EMI 濾波級中的壓降導致預測的閾值和實際測得的閾值之間存在誤差。內部峰值檢測器確定一個線路半周期中的峰值輸入電壓。上方的Equation 58 將該峰值轉換為 RMS 量，但假定使用理想的正弦線路電源

Equation 59 計算觸發二級輸出過壓比較器 (Ovp2) 所需的輸出電壓。

Equation 59.

通過漏極波形可以觀察該參數，升壓二極管和串聯 NTC 電阻器中的壓降會導致 Ovp2 比較器在更低的輸出電壓電平下跳閘。

漏極感應電阻分壓器鏈中的功率損耗在突發關閉條件期間達到最高值。在突發關閉狀況下，漏極電壓接近于與線電壓峰值相等的直流電壓。兩者相近的前提是假定時間常量 C_IN × (R_ZC1+ R_ZC2) 相對于線路半周期而言較長。在空載條件下，突發關閉占空比較高，因此在線電壓較高和空載條件下，漏極感應電阻分壓器鏈中的功率損耗最大，如Equation 60 所示。

Equation 60.

Equation 61 計算 R_ZC1 c 的最大值，考慮到輸入偏置電流 (I_ZCBias)，允許在最低電壓閾值 (V_ZCBoRise) 上存在 1% 的誤差。

Equation 61.

分壓器鏈中的上電阻器 (R_ZC1) 必須能夠承受浪涌測試下的峰值輸出電壓。在適用于嚴苛應用的解決方案中，此位置的電阻器的額定電壓必須高于升壓 MOSFET 的雪崩額定值。本設計在該位置使用三個 1206、SMT、3.24MΩ 電阻器串聯鏈，直流電壓耐受能力達到了 600V 以上。

Equation 62.

Equation 63.

使用Equation 60 可以計算 ZCD/CS 引腳分壓電阻器中的功率損耗。

Equation 64.

一旦布置在 PCB 上，電阻分壓器電路在上電阻器 (R_ZC1) 和下電阻器 (R_ZC2) 都分配了一定的寄生電容。經驗表明，由三個 1206 SMT 組件構成的電阻器 R_ZC1 上的寄生電容 (C_ZC1) 約為 0.1pF（假設采用緊湊型 PCB 布局）。從理論上來說，可以使用該寄生電容構成 C_ZC1 的總值，并增加適當?shù)?C_ZC2 值以達到Equation 56 要求的比值。但實際上，大多數設計人員選擇在該位置增加一個顯式電容器來更好地適應布局中的輕微變化，例如在連接示波器探頭時可能發生的變化。確保分壓器的時間常量不會跨越多個開關周期。該限制確保線路浪涌或系統 ESD 瞬態事件可以干擾 ZCD/CS 引腳直流電平，但不會在過多的開關周期中持續停留。

選擇一個容差為 5% 的 10pF、1000V、0805 SMT 單電容器。

Equation 65.

使用Equation 66 可計算分壓電容器的較低值。

Equation 66.

實際上，完成最終的 PCB 布局后，可以調整電容器較低值，以適應 PCB 上的寄生電容。同時考慮漏極和 ZCD/CS 引腳波形，并調整電容器較低值 (C_ZC2)，直到該值允許在信號振幅中出現所需的比值。對 ZCD/CS 引腳連接使用低電容探頭。Figure 28、Figure 29 和Figure 30 表示在此調優過程中出現的波形類型。

CH1 = VDS	CH2 = VDR
CH3 = VCO	CH3 = VZC

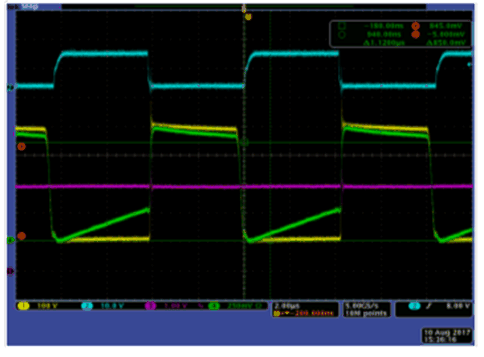

Figure 28. 振幅 V_ZC< (V_DS/401)。降低 C_ZC2 電容

	CH1 = VDS	CH2 = VDR
	CH3 = VCO	CH3 = VZC

Figure 30. 振幅 V_ZC> (V_DS/401)。增加 C_ZC2 電容

CH1 = VDS	CH2 = VDR
CH3 = VCO	CH3 = VZC

Figure 29. 振幅 V_ZC = (V_DS/401)。正確的 C_ZC2 電容
