7.3.5.3.2 二級輸出過壓保護 (Ovp2)
在 TDCH 周期期間，升壓二極管導通（并且忽略與升壓二極管串聯的阻抗），流經 MOSFET 的電壓接近輸出電壓。控制器通過連接到 ZCD/CS 引腳的外部分壓器網絡監測經過 MOSFET 的電壓。該監測方法提供了第二種檢測輸出電壓過高的獨立方法，以防 VOSNS 引腳分壓器被損壞。具有固定閾值 (VOvp2Th) 的 Ovp2 比較器監測 TDCH 周期期間的 ZCD/CS 引腳電壓。在 DRV 波形下降沿后施加固定消隱周期 (TOvp2Blk)，以確保 Ovp2 比較器不因漏極波形前沿的電感尖峰而跳閘。
UCC28056 控制器工作時，可以在升壓 MOSFET 負載側放一個浪涌限制 NTC 電阻器。將 NTC 電阻器放在該位置后，可以使用一個較小且降低了額定電流的控制器，并且能夠提高效率。NTC 在串聯電阻中引起的壓降（尤其是在冷啟動時）導致在高于輸出電壓的升壓 MOSFET 中出現壓降，例如在 TDCH 期間的早期，當流經升壓二極管和 NTC 電阻器的電流達到最高值時。冷啟動 NTC 在升壓 MOSFET 中產生過高的電壓會帶來兩種重要的結果：
- 它可能導致 Ovp2 比較器在輸出電壓未過壓時跳閘。
- 在冷啟動期間向升壓 MOSFET 施加過高的電壓應力可能對其造成損壞。
如果 Ovp2 比較器輸出下降沿和 Zcdb 信號之間的時間連續三個開關周期小于 TOvp2En，UCC28056 將觸發 Ovp2 故障。當流經 NTC 電阻器的電流較小時，必須在接近 Zcdb 點時才能觸發 Ovp2 比較器，因此觸發 OVP2 保護所需的串聯阻抗顯著增加。
每個開關周期在 COMP 和接地引腳之間連接的內部放電電阻器 (RCODisch) 導致 Ovp2 比較器跳閘。該內部電阻使外部補償網絡放電，降低了功率需求，因此降低了經過 NTC 電阻器的峰值電流。對于任何一個觸發了 Ovp2 比較器的開關周期，內部 COMP 放電電阻器保持接通狀態。出現第一個不觸發 Ovp2 比較器的開關周期后，內部 COMP 放電電阻器斷開。該電路的作用是通過限制流經冷的 NTC 電阻器的峰值電流來限制在冷啟動器件向升壓 MOSFET 施加的峰值電壓應力.

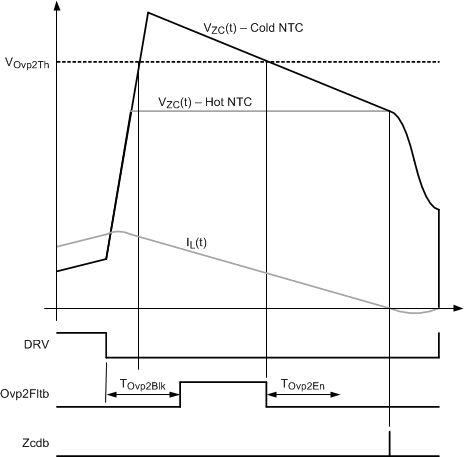

Figure 24. 描述 Ovp2 運行狀況的波形
