UCC28056 控制器包括兩個過流保護機制,提供安全可靠的保護,避免在運行瞬變期間出現誤跳閘的危險。在開關處于打開狀態期間,連接在功率開關源極引線的電流感應電阻器 (RCS) 感測電感器電流。ZCD/CS 引腳檢測經過電流感應電阻器的電壓。Equation 12 反映了施加到 ZCD/CS 引腳的電流感應電壓信號。通常來說,括號中的第二項比電流感應電阻值 (RCS) 要小得多,可以忽略不計。

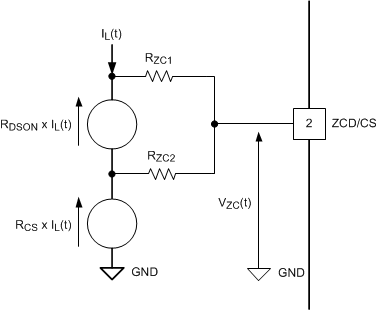

Figure 23. 外部電流感應網絡等效電路
