8.2.2.5.2 補償器設計
模型的積分器響應提供 –20dB/十倍頻的增益下降，產生 90° 相位滯后。一個簡單的集成補償網絡在電壓環路中引入第二個 90° 相位滯后，因此產生一個不可接受的相位裕度。為了確保充足的相位裕度，應使用 2 型補償網絡在增益交叉頻率下提供需要的相位提升。Equation 84 表示誤差放大器和 2 型補償網絡的小信號增益。
也可以用如下公式表示：
where
重新排列Equation 86、Equation 87 和 Equation 88 后得到：
為了在增益過零出頻率最大化的抬升相位，進行補償器設計，在波特圖的增益交叉頻率 (fB) 的上方和下方的相等距離處各放一個極點和一個零點。頻率軸為對數曲線，因此得到以下極點頻率 (fP) 和零點頻率 (fZ)：
相位裕度等于2型補償器提供的相位提升，因為模型和補償器的基本積分器特性相結合，提供 180° 相位滯后。為了在 fB 時得到需要的相位裕度 (ΦPM)，將Equation 92 和Equation 93 代入Equation 85，并根據相位提升度數解算 K，可得到極點頻率和零點頻率之差。
下一步是選擇需要的相位裕度。典型的相補角范圍是 45° 至 75°。在本示例設計中，選擇 65° 作為目標相補角。
接下來要確定環路增益交叉頻率 (fB)。環路越快，COMP 引腳電壓上的二倍工頻紋波越多，導致線電流失真增加。
考慮到二倍工頻 COMP 電壓紋波，首先將三階諧波失真目標設定為 1%。為了達到此目標，在穩態全功率運行期間的二倍工頻 COMP 引腳紋波必須小于直流值的 2%。繼續進行設計，選擇環路增益交叉頻率 (fB)，確保二倍工頻 COMP 引腳紋波振幅不超過直流電平的 2%。
使用Equation 97 計算輸出電容器中的二倍工頻電壓紋波振幅。
輸出電壓紋波振幅必須通過反饋網絡進行衰減，以滿足 COMP 引腳電壓紋波振幅目標 2%。
Equation 99 對Equation 98 進行了簡化。
where
- 2 x fLine>> fP
- 2 x fLine>> fZ
Equation 100 描述增益交叉頻率的單位。
Equation 100 也可以表示為Equation 101。
使用Equation 92 和Equation 93 計算極點和零點頻率。然后使用Equation 89、Equation 90 和Equation 91 確定補償組件值。

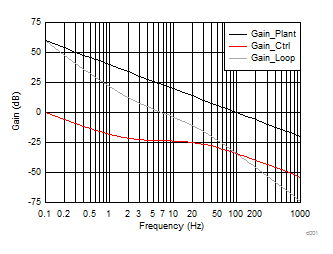

Figure 31. 增益與頻率間的關系

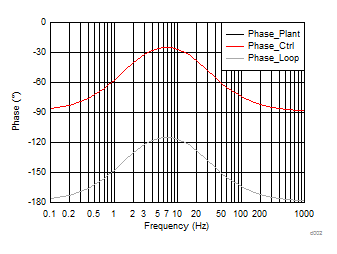

Figure 32. 相位與頻率間的關系
