ZHCSHG1C October 2017 – February 2018 UCC28056
PRODUCTION DATA.
Boost PFC 級輸入提供給線路的最低等效電阻隨當前的線路前饋設置進行變化。RInEqMin0 和 RInEqMin1 提供前兩個線路前饋級別的最低等效輸入電阻。
Equation 15 根據給定的線電壓計算最大輸入功率。考慮到功率級的效率,最大輸入功率設置為 POutMax 的 110%。
Equation 16 計算確保最低線電壓可以提供最大負載所需的升壓電感值。
對于 GFF1,確保最低線電壓可以提供 POutMax。使用 Equation 17 可計算所需的升壓電感器值。
在Equation 16 和Equation 17 計算的兩個值中(LBST0 和 LBST1),選擇較低的值。使用較小的電感值將損害輕負載效率。較大的電感值無法在需要的線電壓范圍內提供需要的最大負載功率 (POutMax)。
選擇升壓電感器值 250µH。要提供最大的負載功率,電感器必須能夠在高于 ILPk0 和 ILPk1 的峰值電流下運行。
使用Equation 22 可以計算確保所需的峰值電感器電流 (ILPk) 不會導致提早終止 TON 周期所需的電流感應電阻。
將三個電阻器并聯可以達到該電阻值。
使用Equation 24 可以計算使飽和電流高于最大 Ocp1 電流限值的電感值。
使用最低線電壓提供電壓時,功率組件中產生最大電流,同時提供最大負載。在該條件下,UCC28056 控制器始終以臨界模式 (CrM) 運行。 下圖展示了理想的 CrM 運行狀況下的電感器電流波形。

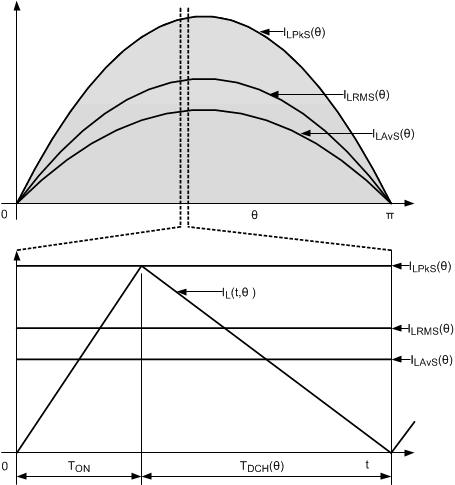

Figure 27. 理想轉換模式 (CrM) 電感器電流
Equation 25 表示在線路半周期中,角度為 θ 時,在一個開關周期內的升壓電感器 RMS 電流。
Equation 26 表示在一個完整的線路周期中的升壓電感器 RMS 電流。
在最小線電壓和最大輸入功率下,升壓電感器 RMS 電流最大。
可以根據電感器要求設計定制磁體或從一個合適的產品目錄中選用。
| 說明 | 值 | 單位 |
|---|---|---|
| 電感 | 250 | µH |
| RMS 電流 | 2.5 | A |
| 飽和電流 | 7.5 | A |
