7.3.1 CrM/DCM 控制原理

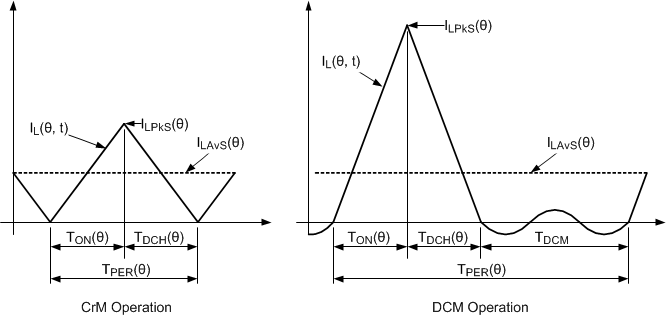

Figure 19. CrM 和 DCM 運行時的 PFC 電感器電流波形
假設在線路周期期間，角度為 (θ) 時出現一次開關周期。假設在理想的 CrM 運行中，在開關周期期間流經的平均電感器電流 (ILAvS(θ)) 的計算公式為：
固定電路具有恒定的電感值 (LBST)，所以如果在整個線路周期中，開關處于打開狀態的持續期間 (TON(θ)) 保持恒定值 (TON)，則平均輸入電流始終與輸入電壓成正比。也就是說，采用這種控制方式時，升壓轉換器作為在線路中連接的電阻負載 (RInEq) 工作。
接下來是考慮 DCM 運行。Equation 3 反映了在開關周期期間流經的平均電感器電流。
為了確保平均輸入電流與輸入電壓成正比，導通時間的計算結果 TON(θ) x δONDCH(θ) 在整個線路周期中必須保持恒定。Equation 4 顯示了等效輸入電阻。
要根據最低線電壓 (VInMinPkL) 得出最大功率 (PInMax)，必須知道最低有效輸入電阻 (RInEqMin)：
假設在最低線電壓下以全功率運行為 CrM 模式。使用Equation 6 計算從最低線電壓提供最大功率所需的 PFC 電感值。
where
- TONMAX0 是開關處于打開狀態的最大時間
輸入功率需求表示為輸入功率與最大輸入功率之比。
Equation 8 對Equation 7 重新排列后，將 TON(θ) 時間表示為功率需求的函數。
Equation 8 表示 UCC28056 實施的 CrM/DCM TON 控制原則。該方程式本質上是一個二次方程，但 UCC28056 以前面的周期中得到的 δONDCH(θ) 值為基礎，計算當前周期的 TON(θ)。該過程類似于通過迭代計算對方程式求解。
CrM/DCM 輕負載運行可選擇的工作頻率十分廣泛。在極限條件下，它可以在 CrM 模式下以高頻率和低電流脈沖運行 (TDCM = 0)。另外一個極限工作條件，是在 DCM 模式下以最低頻率 (TDCM = TDCMMax) 和最大振幅的電流脈沖運行。控制器可以選擇介于這兩種極限條件之間的任何一個 TDCM 值。以最低工作頻率運行時，導通損耗通常占主導，因此會降低效率。以最大工作頻率運行時 (CrM)，開關損耗通常占主導，也會降低效率。當脈沖電流振幅大約為最大值的三分之一時，通常達到最有效的工作頻率。
當整個線路周期中流經的峰值電感器電流下降到低于 ILPkSOpt 時，UCC28056 從 CrM 轉換到 DCM 運行。在 DCM 運行期間，它會調整開關頻率，以確保整個線路周期的峰值電感器電流在所有線電壓和負載條件下始終接近 ILPkSOpt。如此一來，UCC28056 盡量使所有負載和所有線電壓條件下的效率達到最大化。
