電壓誤差放大器是一個跨導放大器。電壓環路補償從誤差放大器輸出端 COMP 連接到接地點。 推薦使用的2型補償網絡如下圖所示。為了保持環路穩定性,控制器基于小信號輸出電壓擾動并使用標稱跨導增益 gM 計算補償網絡值。

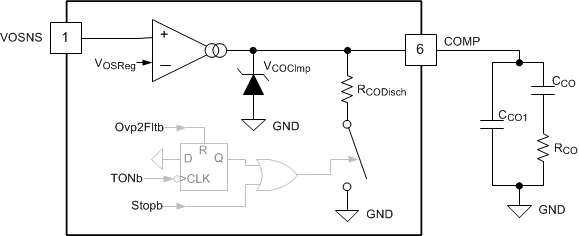

Figure 22. 具有典型補償網絡的跨導誤差放大器
為了增強對大型擾動的瞬態響應,當誤差放大器輸入與標稱穩壓電壓 VOSReg 之間的偏移量超過 ±3% 時,誤差放大器增益將以六倍 (6×) 系數增加。這樣的增幅加快了補償組件的充電和放電速度,以便補償負載電流的階躍變化。
