ZHCSV76A June 2022 – March 2024 TMS570LC4357-SEP
PRODUCTION DATA
請參考 PDF 數(shù)據(jù)表獲取器件具體的封裝圖。

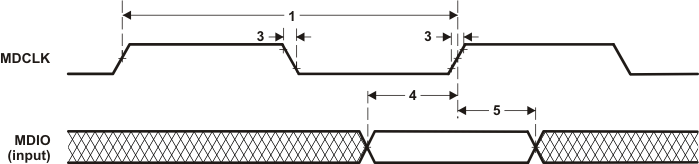

Figure 8-31 MDIO Input Timing| NO. | Parameter | Value | Unit | ||
|---|---|---|---|---|---|
| MIN | MAX | ||||
| 1 | tc(MDCLK) | Cycle time, MDCLK | 400 | - | ns |
| 2 | tw(MDCLK) | Pulse duration, MDCLK high/low | 180 | - | ns |
| 3 | tt(MDCLK) | Transition time, MDCLK | - | 5 | ns |
| 4 | tsu(MDIO-MDCLKH) | Setup time, MDIO data input valid before MDCLK High | 12(1) | - | ns |
| 5 | th(MDCLKH-MDIO) | Hold time, MDIO data input valid after MDCLK High | 1 | - | ns |

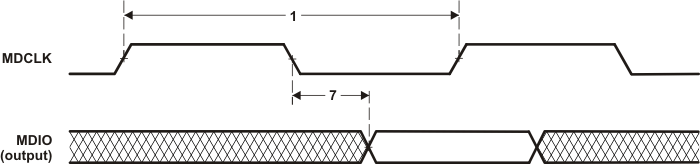

Figure 8-32 MDIO Output Timing| NO. | Parameter | Value | Unit | ||
|---|---|---|---|---|---|
| MIN | MAX | ||||
| 1 | tc(MDCLK) | Cycle time, MDCLK | 400 | - | ns |
| 7 | td(MDCLKL-MDIO) | Delay time, MDCLK low to MDIO data output valid | 0 | 100 | ns |
