ZHCSKQ1C May 2019 – December 2024 LMG1025-Q1
PRODUCTION DATA
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DRV|6
- DEE|6
散熱焊盤機械數據 (封裝 | 引腳)
- DRV|6
訂購信息
3 說明
LMG1025-Q1 是一款單通道低側增強模式 GaN FET 和邏輯電平 MOSFET 驅動器，適用于高開關頻率汽車應用。窄脈寬功能、快速開關規范和小脈沖失真組合在一起，可以顯著提高激光雷達、ToF 和電源轉換器的性能。1.25ns 輸出脈沖寬度可實現更強大的人眼安全型二極管脈沖。這與 300ns 失真相結合，可實現更遠距離的精確激光雷達/ToF 系統。2.9ns 傳播延遲可顯著縮短控制環路響應時間，從而提高電源轉換器的整體性能。利用分離輸出，可以通過 OUTH、OUTL 和 FET 柵極之間的外部電阻來獨立調節驅動強度和時序。
該驅動器具有欠壓鎖定 (UVLO) 和過熱保護 (OTP) 功能，可確保過載或故障情況下不損壞器件。LMG1025-Q1 采用緊湊、無引線且符合 AEC-Q100 汽車標準的封裝，可滿足高開關頻率汽車應用的尺寸和柵極環路電感要求。
器件信息
| 器件型號 | 封裝(1) | 器身尺寸（標稱值） |
|---|---|---|
| LMG1025QDRVRQ1 | DRV (WSON 6) | 2mm x 2mm |
| LMG1025QDEERQ1 | DEE (WSON 6) | 2mm x 2mm |
(1) 有關所有可用封裝，請參閱節 12。

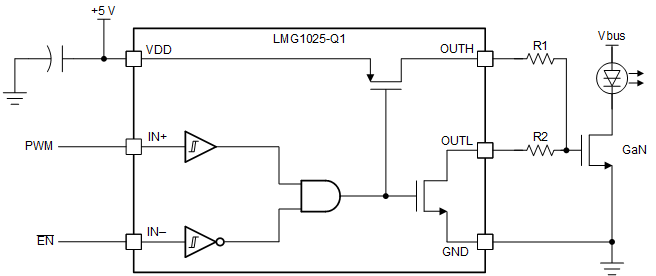

典型（簡化版）系統圖
