7.2.2.2 生成納秒脈沖
LMG1025-Q1 可用于將納秒級持續時間的脈沖驅動到容性負載上。LMG1025-Q1 可通過一個輸入引腳上的等效短脈沖進行驅動。但是，這需要足夠強力的數字驅動器，還應仔細考慮從數字輸出到 LMG1025-Q1 輸入的布線寄生效應。LMG1025-Q1 中的兩個輸入和附帶的 AND 門提供了一種在 LMG1025-Q1 輸出端生成短脈沖的替代方法。從 IN+ 和 IN– 二者均處于低電平開始，如果將 IN+ 設為高電平，將會導致輸出變為高電平。現在，如果 IN– 也設為高電平，則輸出將被拉至低電平。因此，數字信號及其延遲版本可以分別應用至 IN+ 和 IN–，以便在輸出端產生一個脈沖，其寬度對應于信號之間的延遲，如圖 7-5 所示。該延遲可以通過數字方式控制在納秒范圍內。這種方法可以減輕對驅動 LMG1025-Q1 輸入的要求。如果單獨的數字信號延遲版本不可用，則可以使用 RC 延遲，后跟一個緩沖器，從而獲得第二個信號。或者，如果 LMG1025-Q1 必須通過單個短持續時間脈沖來驅動，則該脈沖本身可以按照上述方法使用另一個 LMG1025-Q1 生成，以滿足驅動要求。

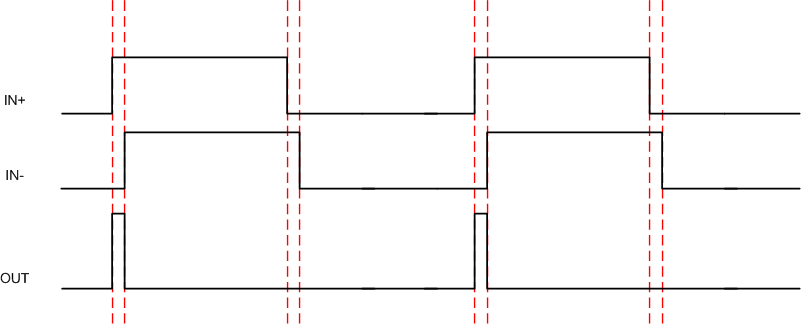

圖 7-5 生成短脈沖的時序圖
