8.3.3 反向穩壓器

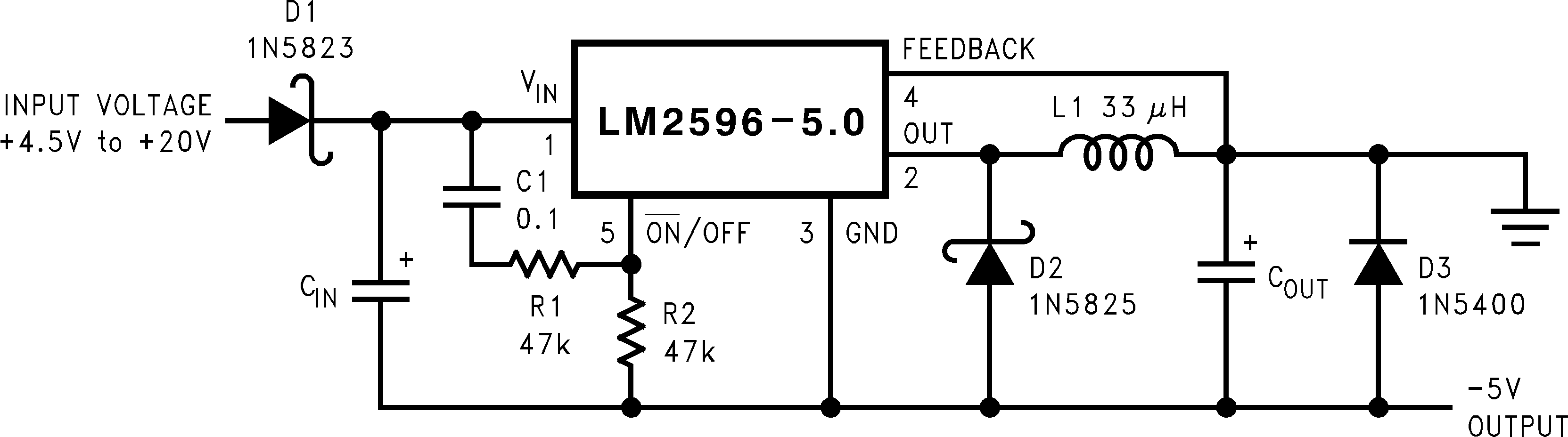

圖 8-5 中的電路通過公共接地將正輸入電壓轉換為負輸出電壓。該電路的工作原理是將穩壓器的接地引腳引導至負輸出電壓，然后將反饋引腳接地，穩壓器檢測到反相輸出電壓并對其進行調節。
此示例使用 LM2596-5.0 生成 ?5V 輸出，但也可以通過選擇其他輸出電壓版本（包括可調節版本）來實現其他輸出電壓。由于此穩壓器拓撲可產生大于或小于輸入電壓的輸出電壓，因此最大輸出電流在很大程度上取決于輸入和輸出電壓。圖 8-6 提供了指導，說明了不同輸入和輸出電壓條件下可能實現的輸出負載電流量。
穩壓器上出現的最大電壓是輸入電壓和輸出電壓的絕對值之和，必須將最大電壓限制在 40V 以內。例如，當將 +20V 轉換為 ?12V 時，穩壓器會在輸入引腳和接地引腳之間檢測到 32V 的電壓。LM2596 的最大輸入電壓規格為 40V。
此穩壓器配置中需要額外的二極管。二極管 D1 用于隔離輸入電壓紋波或噪聲，防止在輕負載或無負載條件下通過 CIN 電容器耦合到輸出。此外，這種二極管隔離會將拓撲結構更改為與降壓配置非常相似，從而提供良好的閉環穩定性。TI 建議在低輸入電壓下使用肖特基二極管（因為其壓降較低），但對于較高的輸入電壓，可以使用快速恢復二極管。
如果沒有二極管 D3，當首次施加輸入電壓時，CIN 的充電電流會流向輸出端，使輸出電壓短暫地上升幾伏。加裝 D3 可防止輸出電壓上升到超過二極管電壓的正值。

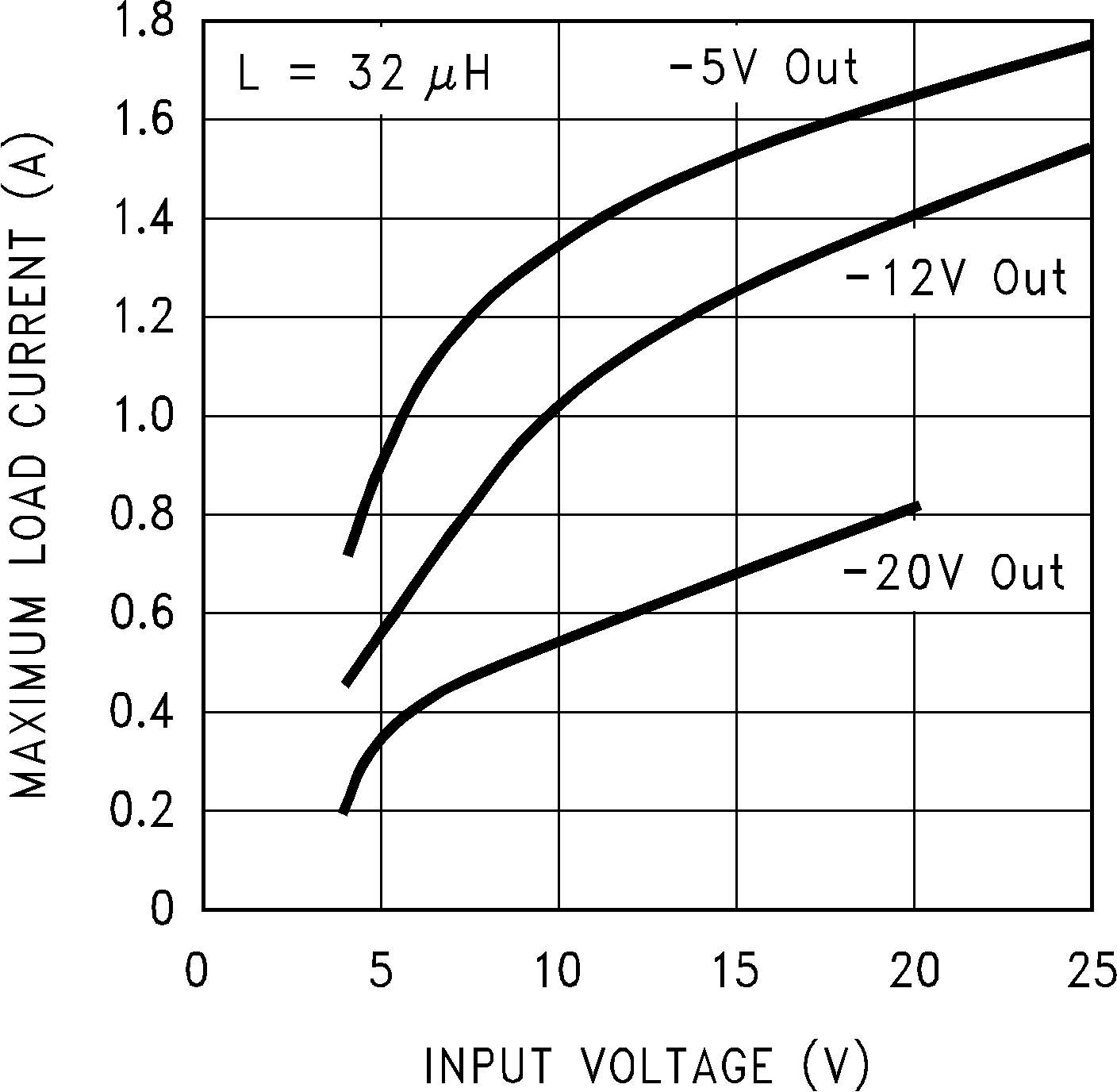

圖 8-6 反相穩壓器典型負載電流由于反相穩壓器運行方式存在差異，因此不使用標準設計程序來選擇電感器值。在大多數設計中，33μH、3.5A 電感器是不錯的選擇。電容器選擇也可以縮窄至僅從幾個值中選擇。使用圖 8-5 中顯示的值可在大多數反相設計中實現良好的結果。

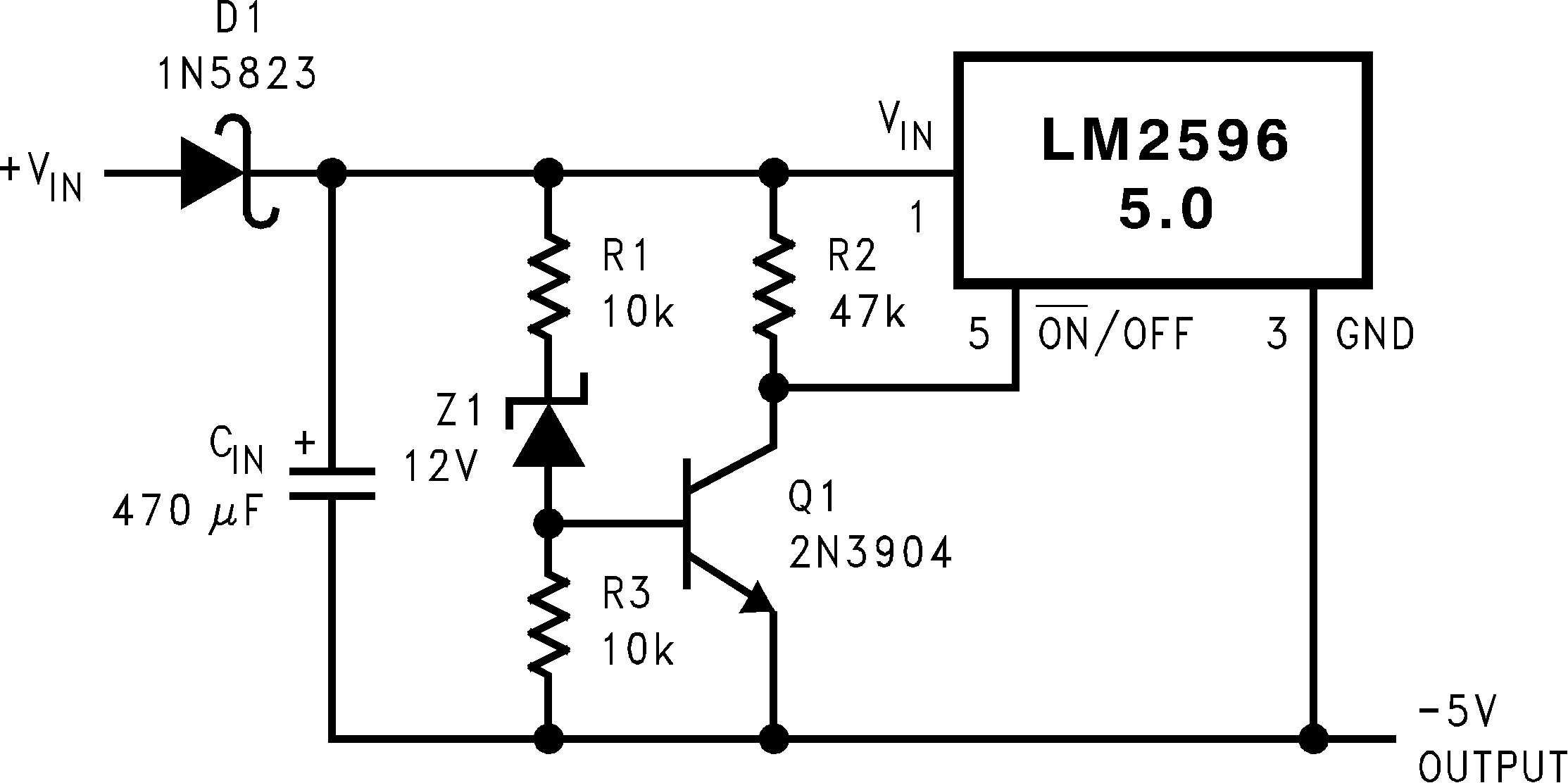

這種類型的反相穩壓器在啟動時需要相對較大的輸入電流，即使在輕負載條件下也是如此。在輸出達到其標稱輸出電壓之前，輸入電流至少需要在 2ms 或更長時間內達到 LM2596 電流限值（大約 4.5A）。實際時間取決于輸出電壓和輸出電容器的大小。具有電流限制的輸入電源，或在未過載的情況下無法提供這些電流的輸入電源無法正常工作。由于反相拓撲需要相對較高的啟動電流，TI 建議使用圖 8-5 中所示的延遲啟動功能（C1、R1 和 R2）。通過延遲穩壓器啟動，讓輸入電容器可以在開關轉換器開始運行之前充電至更高的電壓。目前，輸入電容器 (CIN) 會提供啟動所需的部分高輸入電流。在嚴峻的啟動條件下，輸入電容器可以比正常電容器大得多。
