9.1.3 輸出電容器 (COUT)
需要一個輸出電容器來濾除輸出并提供穩壓器環路穩定性。必須使用為開關穩壓器應用設計的低阻抗或低 ESR 電解電容器或固體鉭電容器。選擇輸出電容器時，重要的電容器參數是 100kHz ESR、RMS 紋波電流額定值、電壓額定值和電容值。對于輸出電容器，ESR 值是非常重要的參數。
輸出電容器需要具有上限和下限的 ESR 值。對于低輸出紋波電壓，需要低 ESR 值。此值由允許的最大輸出紋波電壓來確定，通常為輸出電壓的 1% 至 2%。但是，如果所選的電容器 ESR 極低，則可能會出現不穩定的反饋環路，從而導致輸出端出現振蕩。使用表中列出的電容器或類似類型的電容器可實現各種條件下的設計解決方案。
如果需要非常低的輸出紋波電壓（小于 15mV），請參閱節 9.1.6，了解后置紋波濾波器。
鋁電解電容器的 ESR 值與電容值及其電壓額定值相關。大多數情況下，電壓較高的電解電容器具有較低的 ESR 值（請參閱圖 9-2）。通常，可能需要額定電壓更高的電容器來提供低輸出紋波電壓所需的低 ESR 值。
許多不同開關轉換器設計的輸出電容器通常只需三個或四個不同的電容器值和幾個不同的電壓額定值即可滿足要求。有關典型電容器值、電壓額定值和制造商電容器類型，請參閱表 9-3 和表 9-4。
TI 不建議在溫度低于 ?25°C 時使用電解電容器。ESR 在低溫條件下大幅上升，在 ?25°C 時通常為原來的三倍大，在 ?40°C 時為原來的 10 倍大。請參閱圖 9-3。
固體鉭電容器在低溫下具有更好的 ESR 規格，TI 建議在溫度低于 ?25°C 時使用這種電容器。

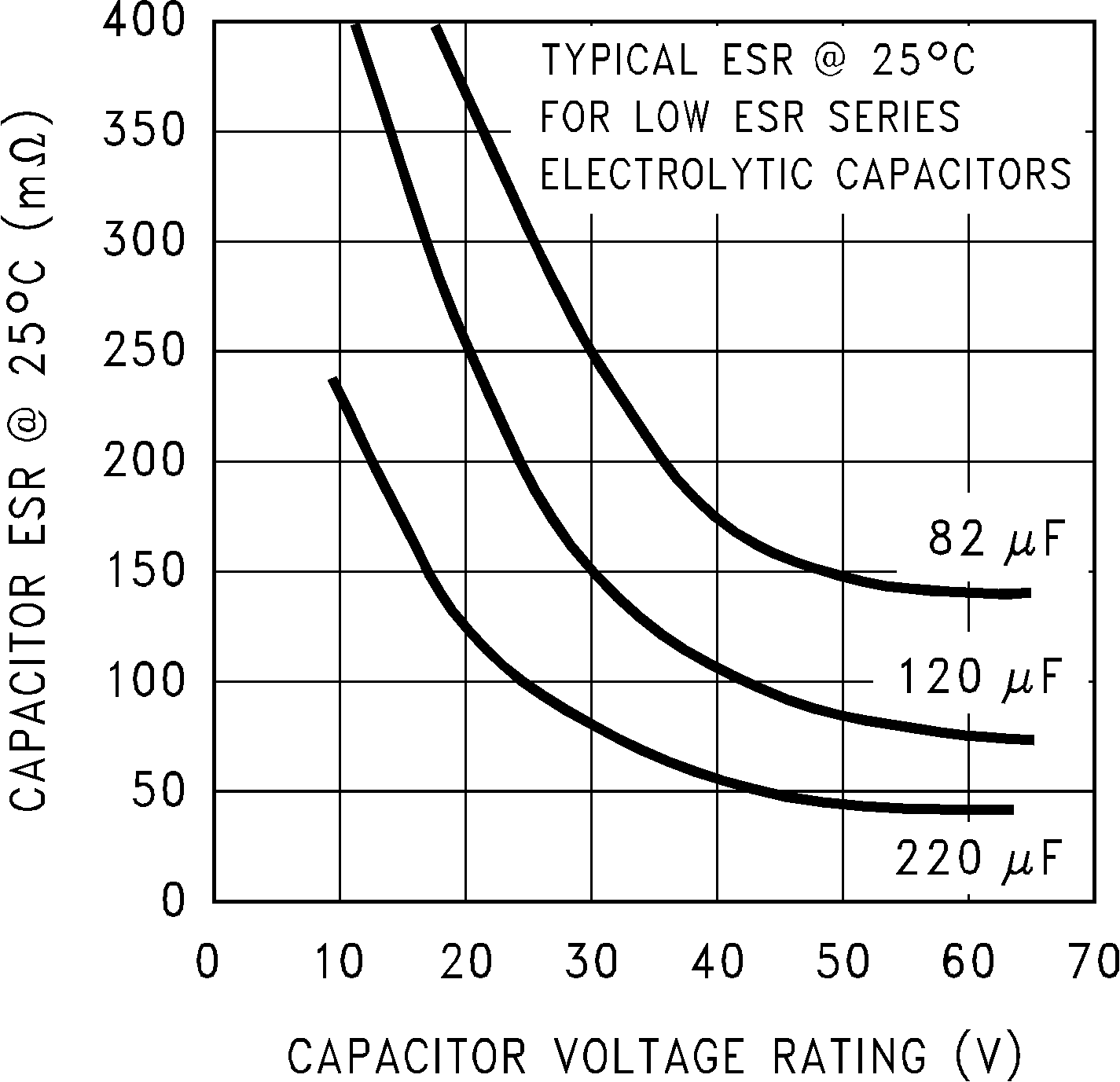

圖 9-2 電容器 ESR 與電容器額定電壓間的關系（典型低 ESR 電解電容器）
