6 引腳配置和功能
圖 6-1 5 引腳 TO-220NDH 封裝頂視圖

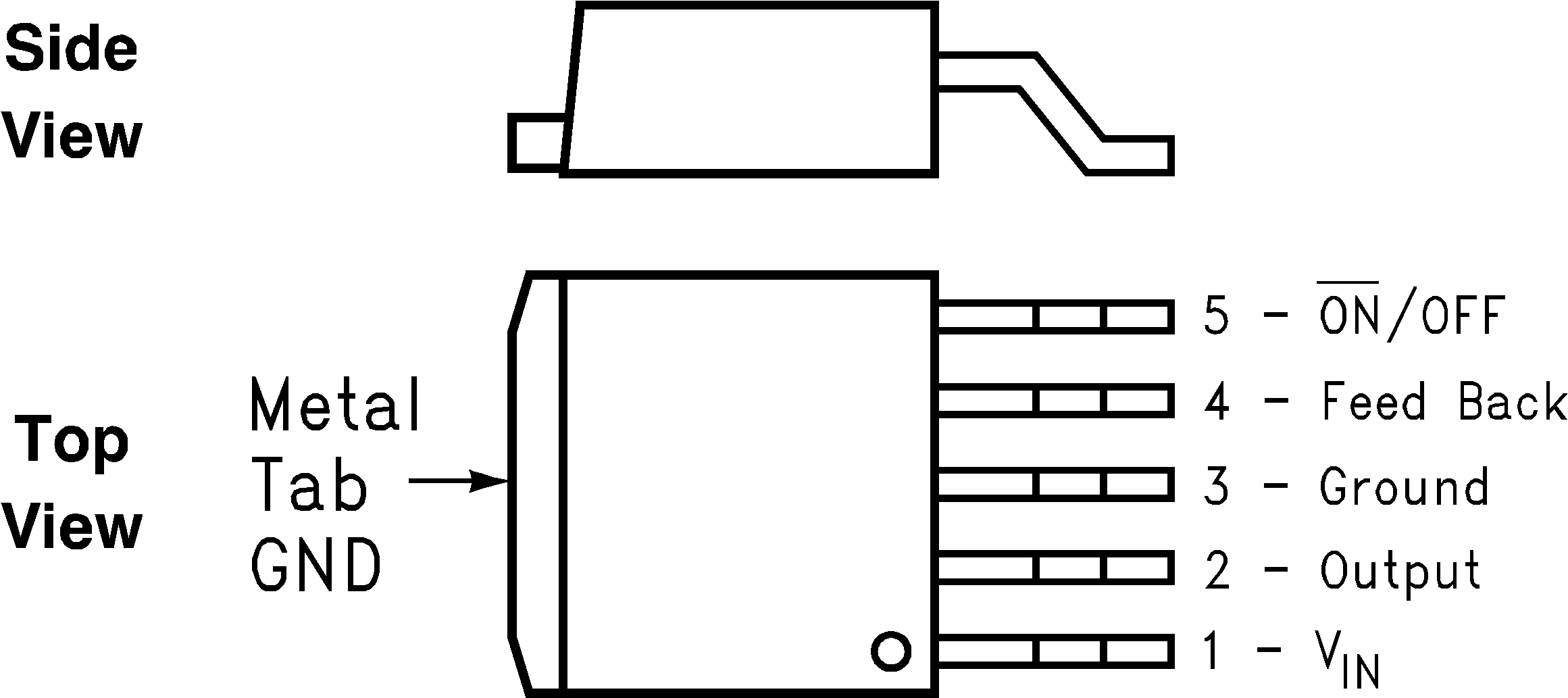

圖 6-2 5 引腳 TO-263KTT 封裝頂視圖表 6-1 引腳功能
| 引腳 | I/O | 說明 | |
|---|---|---|---|
| 編號 | 名稱 | ||
| 1 | VIN | I | 這是 IC 開關穩壓器的正輸入電源。必須在此引腳上放置一個適用的輸入旁路電容器，以便更大限度地減少電壓瞬變并提供穩壓器所需的開關電流。 |
| 2 | 輸出 | O | 內部開關。此引腳上的電壓在大約 (+VIN ?VSAT) 和大約 ?0.5V 之間切換，占空比為 VOUT/VIN。為了更大限度地減少與敏感電路的耦合，連接到此引腳的 PCB 覆銅區必須盡可能小。 |
| 3 | 接地 | — | 電路接地 |
| 4 | 反饋 | I | 檢測穩定輸出電壓以完成反饋環路。 |
| 5 | ON/OFF | I | 允許使用邏輯信號關斷開關穩壓器電路，從而將總輸入電源電流降至大約 80μA。將此引腳拉至低于大約 1.3V 的閾值電壓可導通穩壓器，將此引腳拉至 1.3V 以上（最高達到 25V）可關斷穩壓器。如果不需要此關斷功能，則可以將 ON/OFF 引腳連接到接地引腳，也可以將此引腳保持斷開狀態。在任一種情況下，穩壓器都將處于導通狀態。 |
