8.3.1 延遲啟動
圖 8-1 中的電路使用 ON/OFF 引腳提供施加輸入電壓的時間與輸出電壓升高的時間之間的延時時間（圖中僅顯示與延遲啟動相關的電路）。隨著輸入電壓升高，電容器 C1 的充電會將 ON/OFF 引腳拉至高電平，從而使穩壓器保持關斷狀態。在輸入電壓達到其最終值且電容器停止充電后，電阻器 R2 將 ON/OFF 引腳拉至低電平，從而使電路可以開始開關。電路中包括電阻器 R1，用于限制施加到 ON/OFF 引腳的最大電壓（最大為 25V）、降低電源噪聲靈敏度以及限制電容器 C1 放電電流。因為此紋波會耦合到 ON/OFF 引腳并導致問題，所以當存在高輸入紋波電壓時，應避免使用較長的延遲時間。
當輸入電源能夠提供的電流量受到限制時，此延遲啟動功能非常有用。它使輸入電壓能夠在穩壓器開始運行之前上升到更高的電壓。降壓穩壓器在更高的輸入電壓下需要更低的輸入電流。

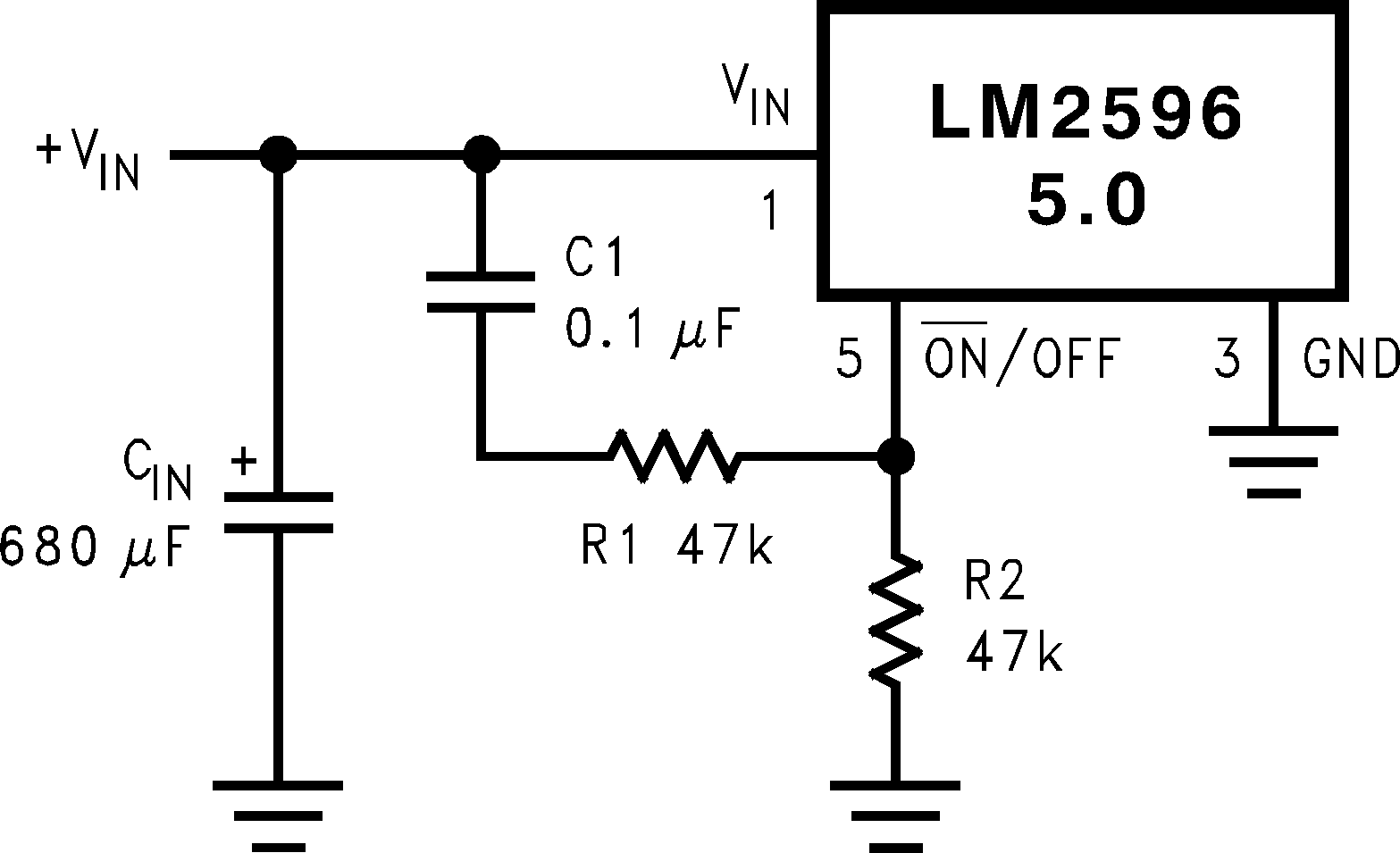

圖 8-1 延遲啟動
