8.4.1 非連續模式運行
選擇指南選擇了適用于連續模式運行的電感器值，但對于低電流應用或高輸入電壓，非連續模式設計可能是更好的選擇。非連續模式設計可以使用物理尺寸較小的電感器，并且只需要連續模式設計所需電感值的一半到三分之一。在非連續設計中，峰值開關和電感器電流會更大，但在這些低負載電流（1A 及以下）下，最大開關電流仍將小于開關電流限值。
非連續運行產生的電壓波形與連續設計的電壓波形有很大不同。輸出引腳（開關）波形存在一些阻尼正弦振鈴（請參閱圖 9-14）。此振鈴對于非連續運行是正常的，不是因反饋環路不穩定而引起。在非連續運行中，有一段時間開關和二極管都不導通，且電感器電流降至零。在此期間，有少量能量會在電感器和開關/二極管寄生電容之間循環，從而導致出現這個特有的振鈴。通常情況下，這種振鈴不是問題，除非振幅變得足夠大，超過了輸入電壓，即使出現這種情況，也很少會有足夠的能量可造成損壞。
不同的電感器類型或磁芯材料會產生不同數量的這種特有振鈴。鐵氧體磁芯電感器具有極小的磁芯損耗，因此產生的振鈴最多。鐵粉磁芯電感器的磁芯損耗更高，所以產生的振鈴更少。如果需要，可以將串聯 RC 與電感器并聯以抑制振鈴。

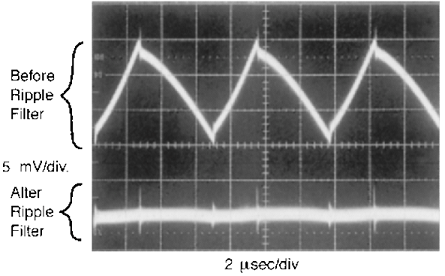

圖 8-9 后置波紋濾波器波形
