ZHCSKU0G November 1999 – March 2023 LM2596
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 說明（續）
- 6 引腳配置和功能
- 7 規格
- 8 詳細說明
- 9 應用和實施
- 10器件和文檔支持
- 11機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- NDH|5
- NEB|5
- KTT|5
散熱焊盤機械數據 (封裝 | 引腳)
- KTT|5
訂購信息
9.2.2.3 應用曲線
| 不連續模式開關波形 VIN = 20V，VOUT = 5V，ILOAD = 500mA，L = 10μH，COUT = 330μF，COUT ESR = 45mΩ | ||
| A: 輸出引腳電壓，10V/div。 | ||
| B：電感器電流 0.5A/div。 | ||
| C：輸出紋波電壓，100mV/div。 |

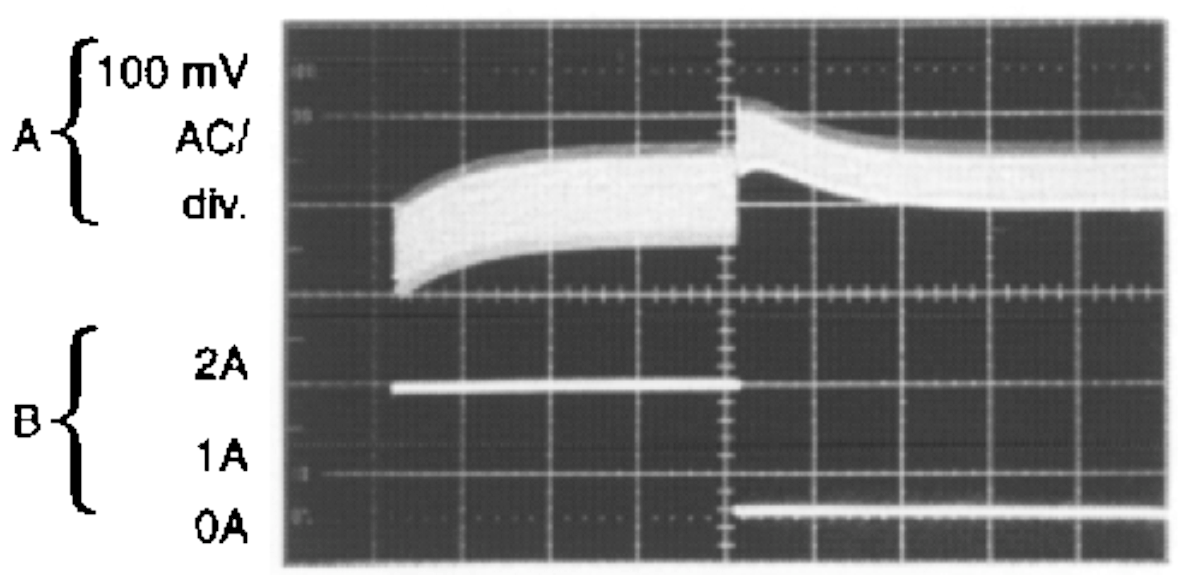

| 非連續模式的負載瞬態響應 VIN = 20V，VOUT = 5V，ILOAD = 500mA 至 2A，L = 10μH，COUT = 330μF，COUT ESR = 45mΩ | ||
| A: 輸出電壓，100mV/div。（交流） | ||
| B：500mA 至 2A 負載脈沖 |
