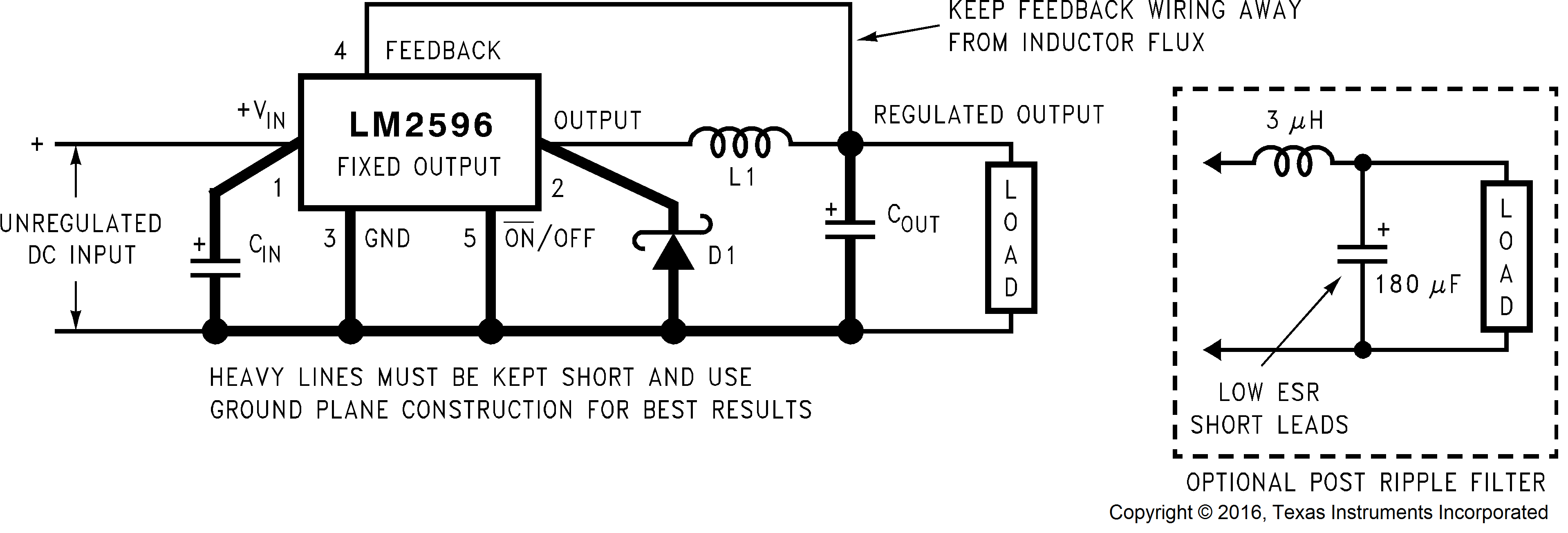

9.2.1 LM2596 固定輸出系列降壓穩壓器
CIN - 470μF、50V 鋁制電解 Nichicon PL 系列 COUT - 220μF、25V 鋁制電解，Nichicon PL 系列 D1 - 5A、40V 肖特基整流器，1N5825 L1 - 68μH、L38
圖 9-10 固定輸出電壓版本
