ZHCSKU0G November 1999 – March 2023 LM2596
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 說明（續）
- 6 引腳配置和功能
- 7 規格
- 8 詳細說明
- 9 應用和實施
- 10器件和文檔支持
- 11機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- NDH|5
- NEB|5
- KTT|5
散熱焊盤機械數據 (封裝 | 引腳)
- KTT|5
訂購信息
7.10 典型特性
請參閱圖 9-13 的測試電路

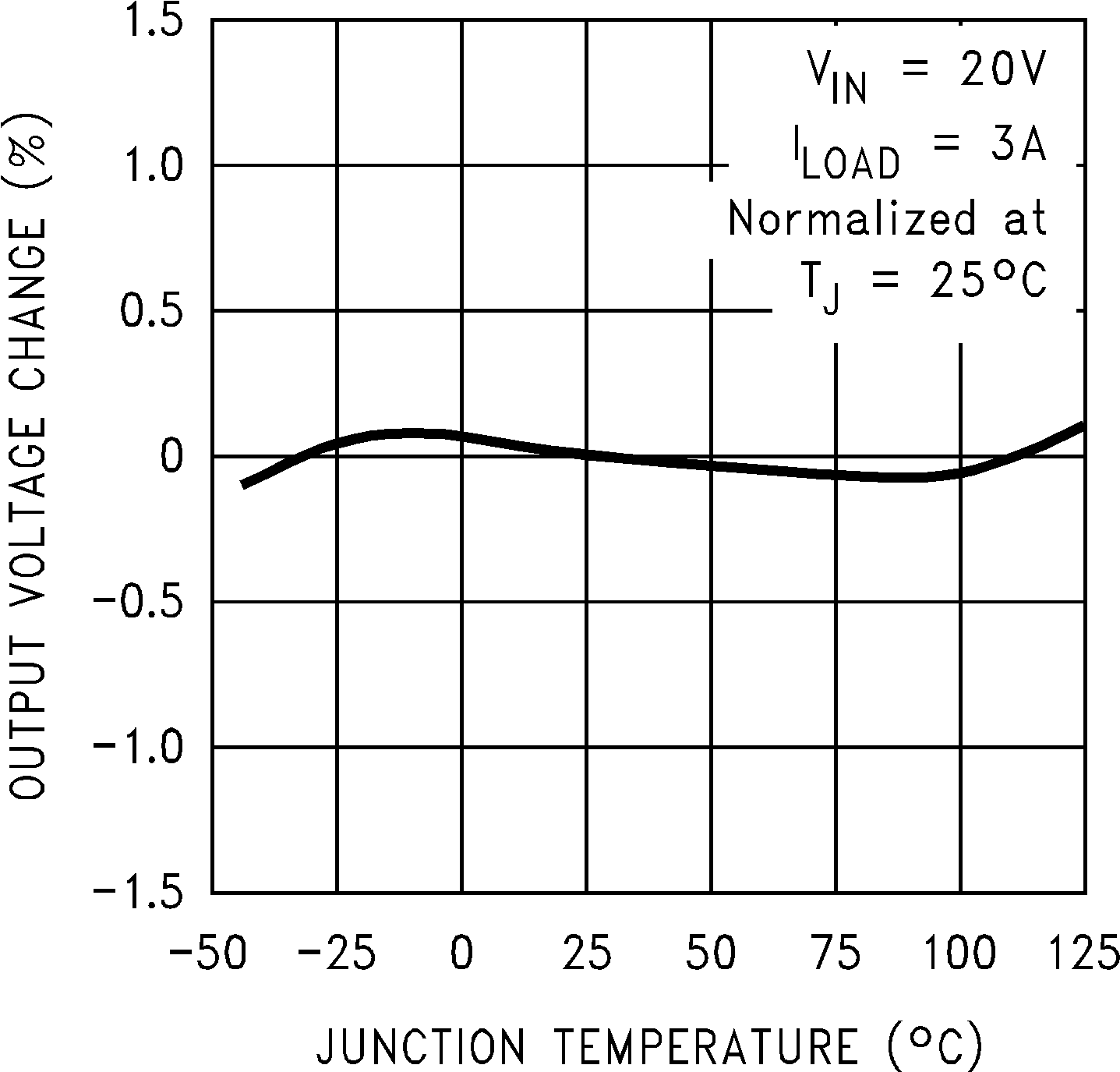

圖 7-1 標準化輸出電壓

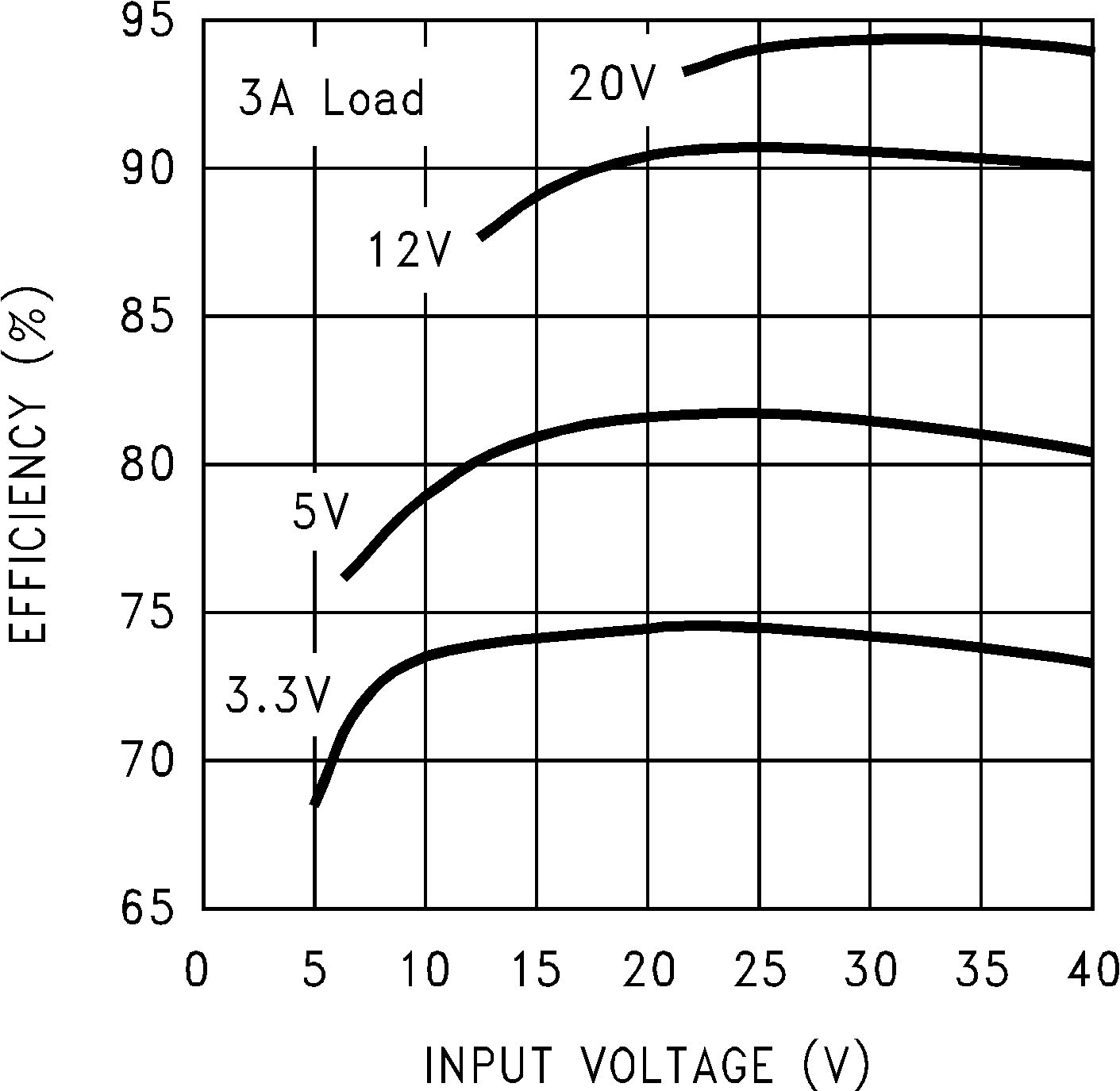

圖 7-3 效率

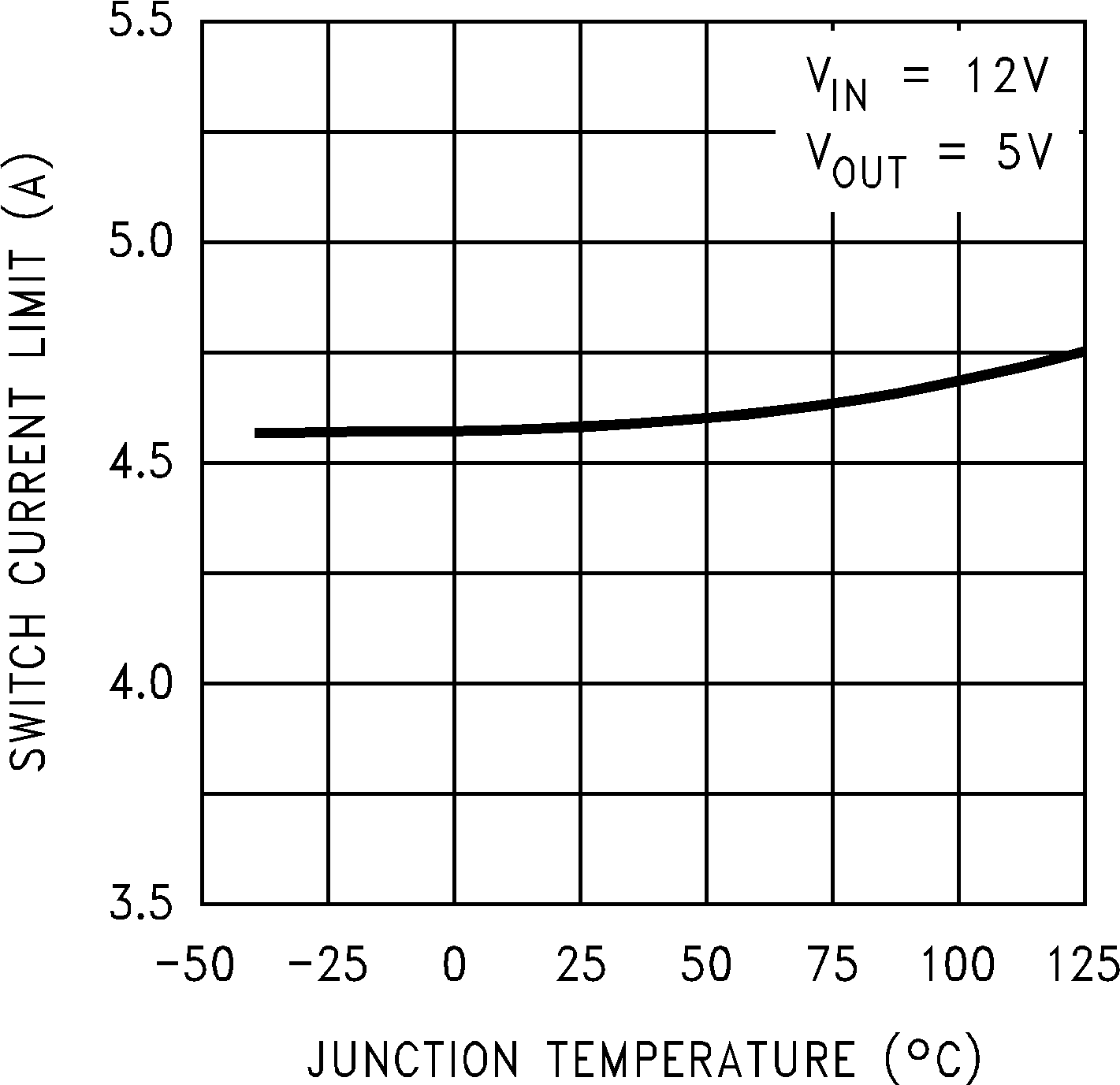

圖 7-5 開關電流限值

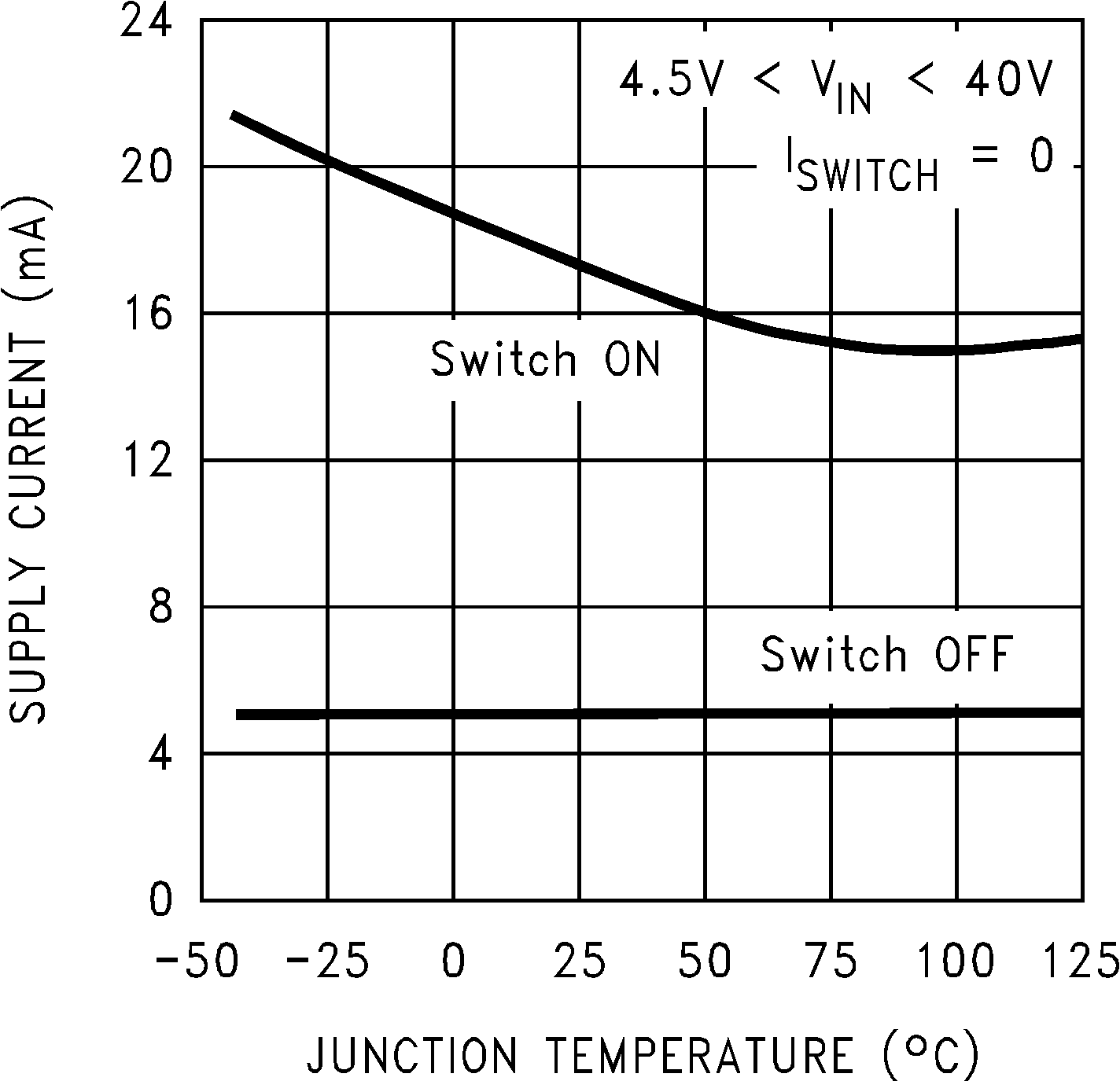

圖 7-7 工作靜態電流

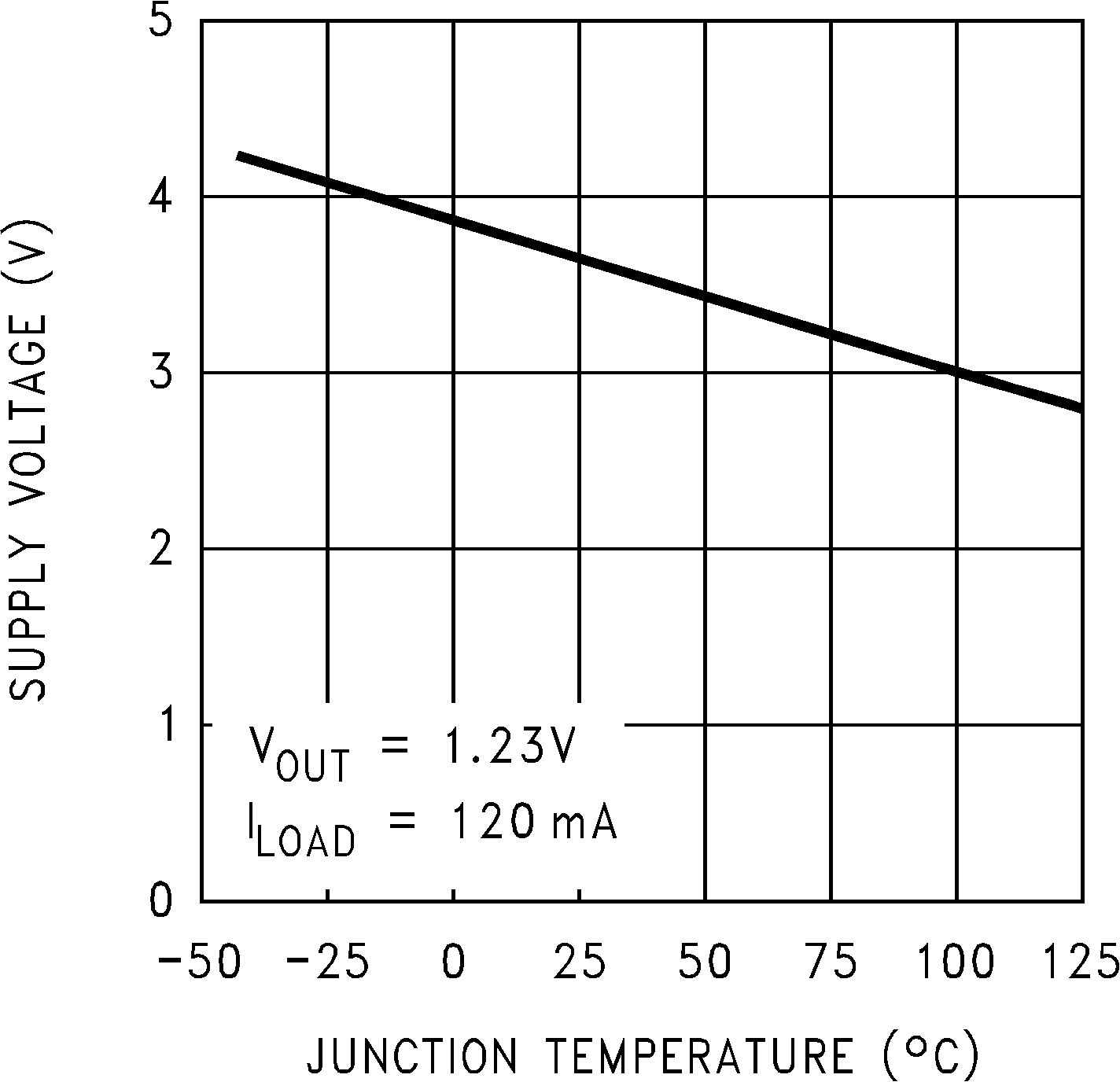

圖 7-9 最低工作電源電壓

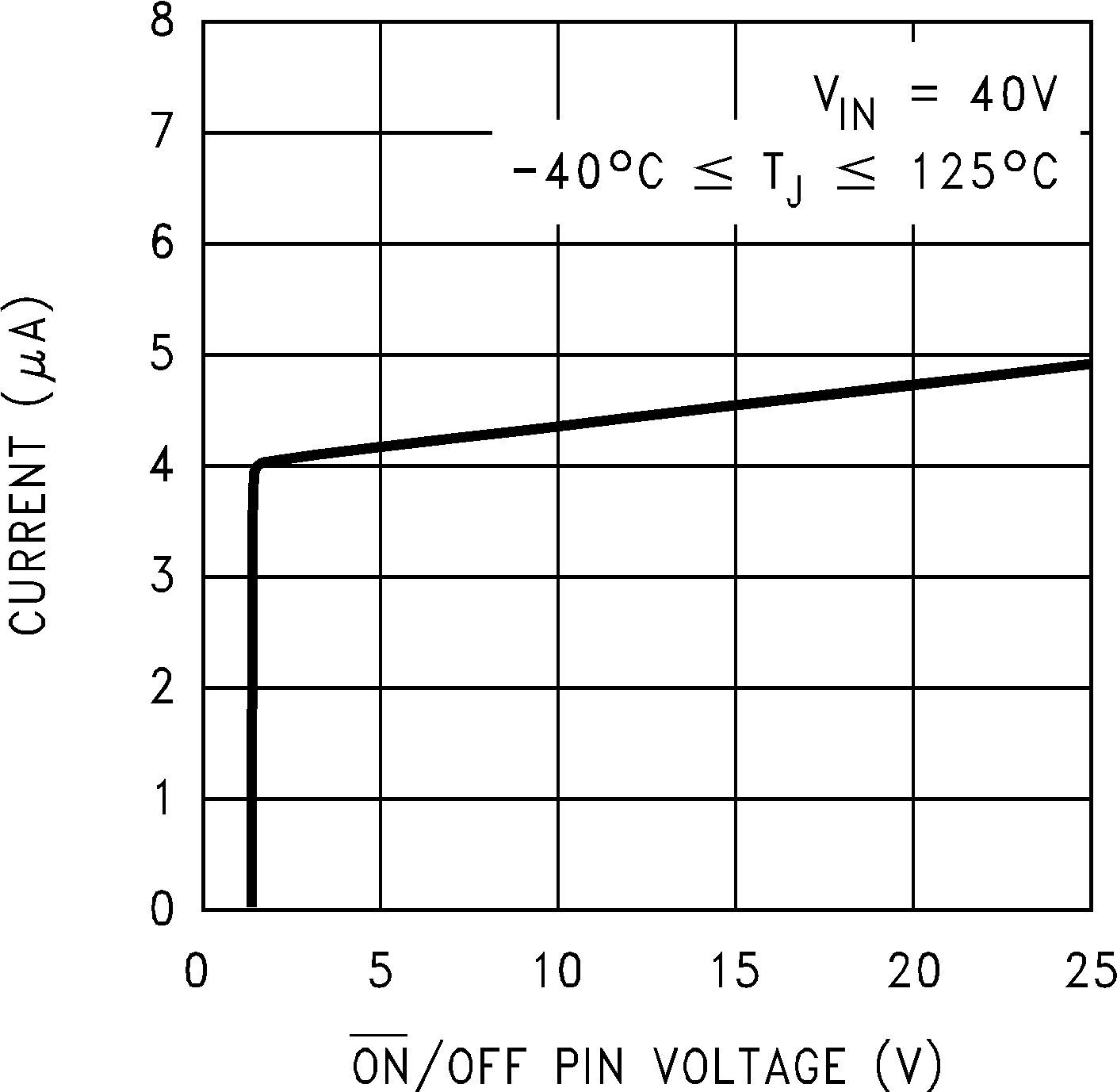

圖 7-11 ON/OFF 引腳電流（灌電流）

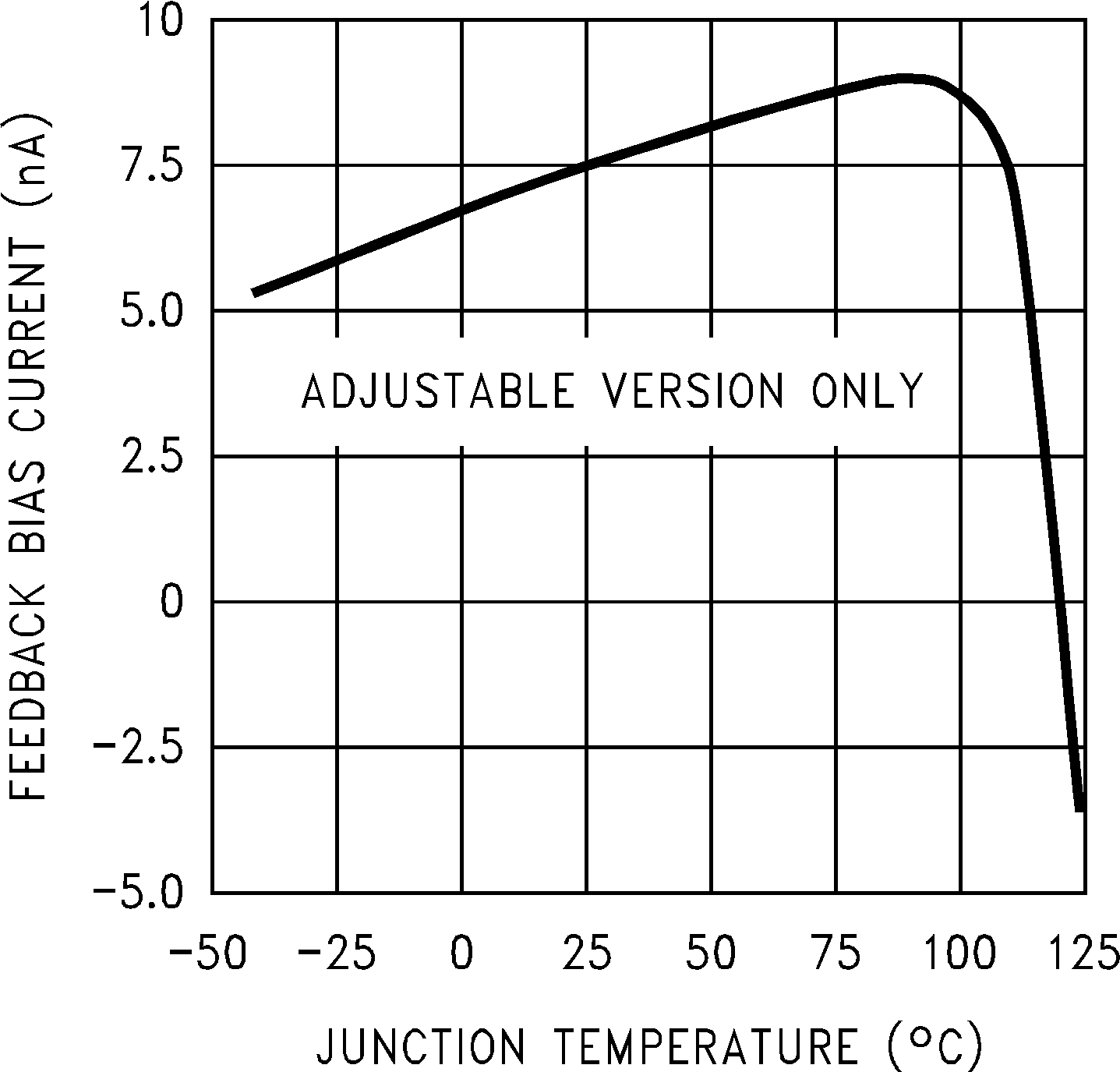

圖 7-13 反饋引腳偏置電流

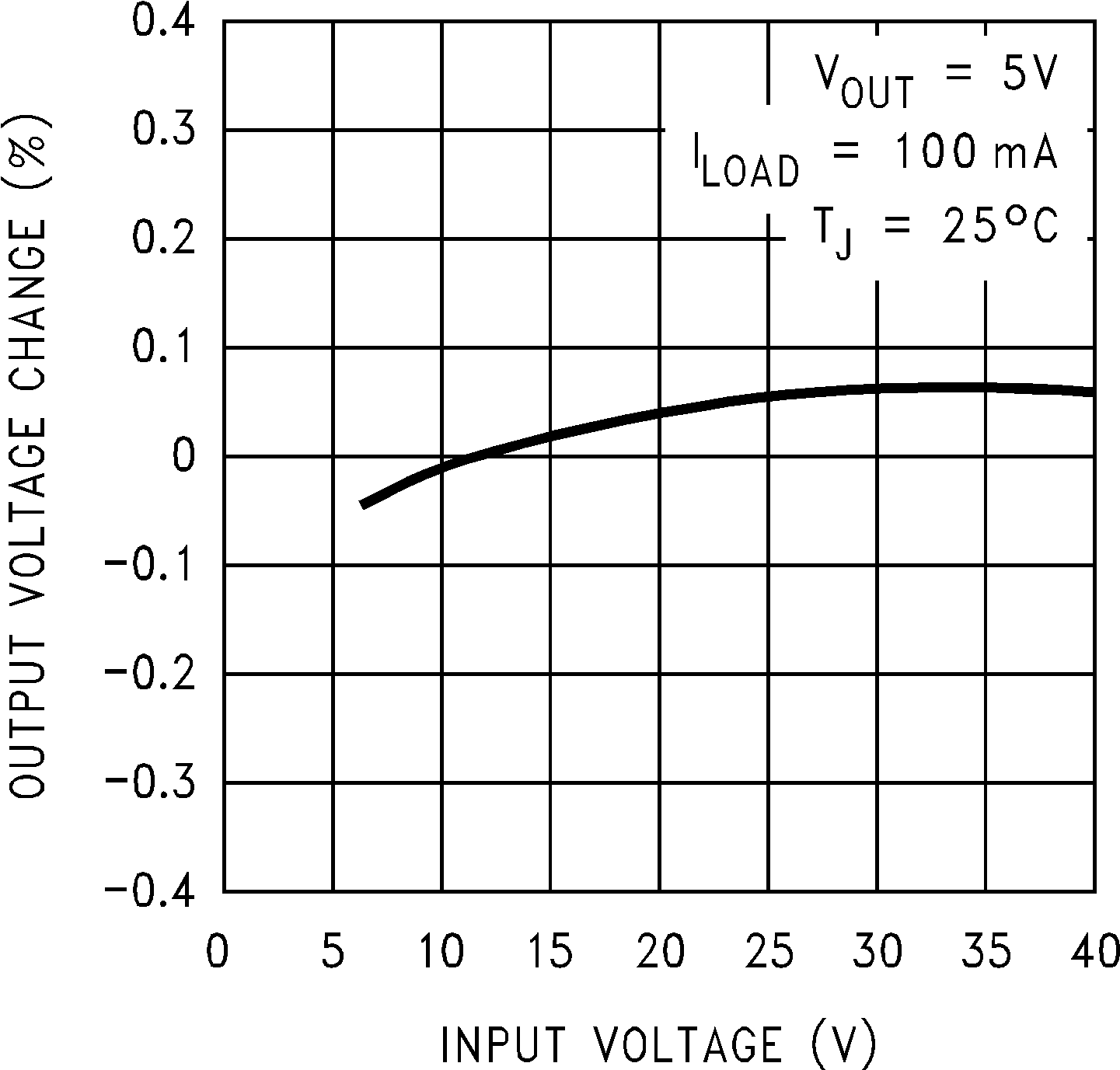

圖 7-2 線路調節

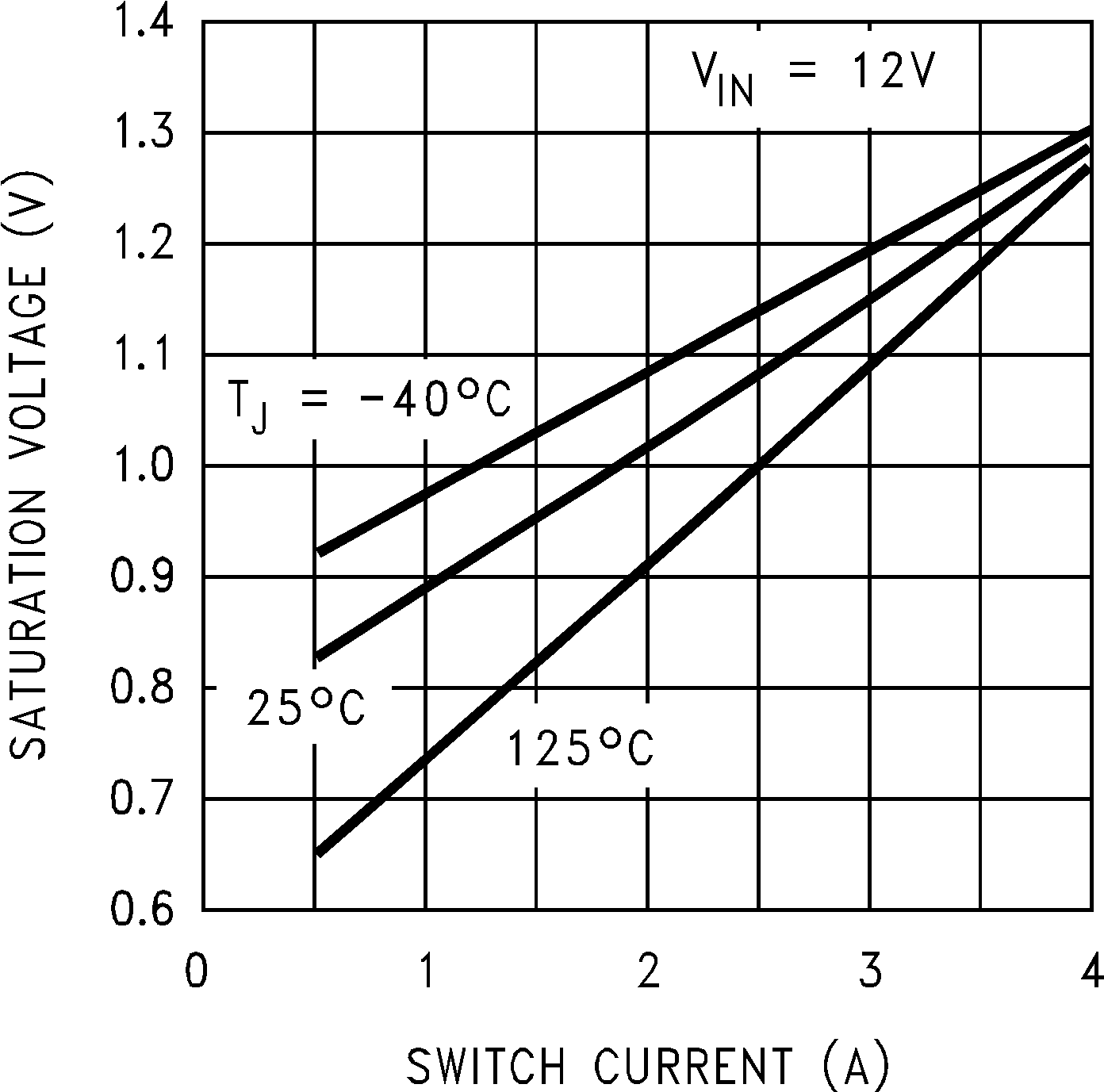

圖 7-4 開關飽和電壓

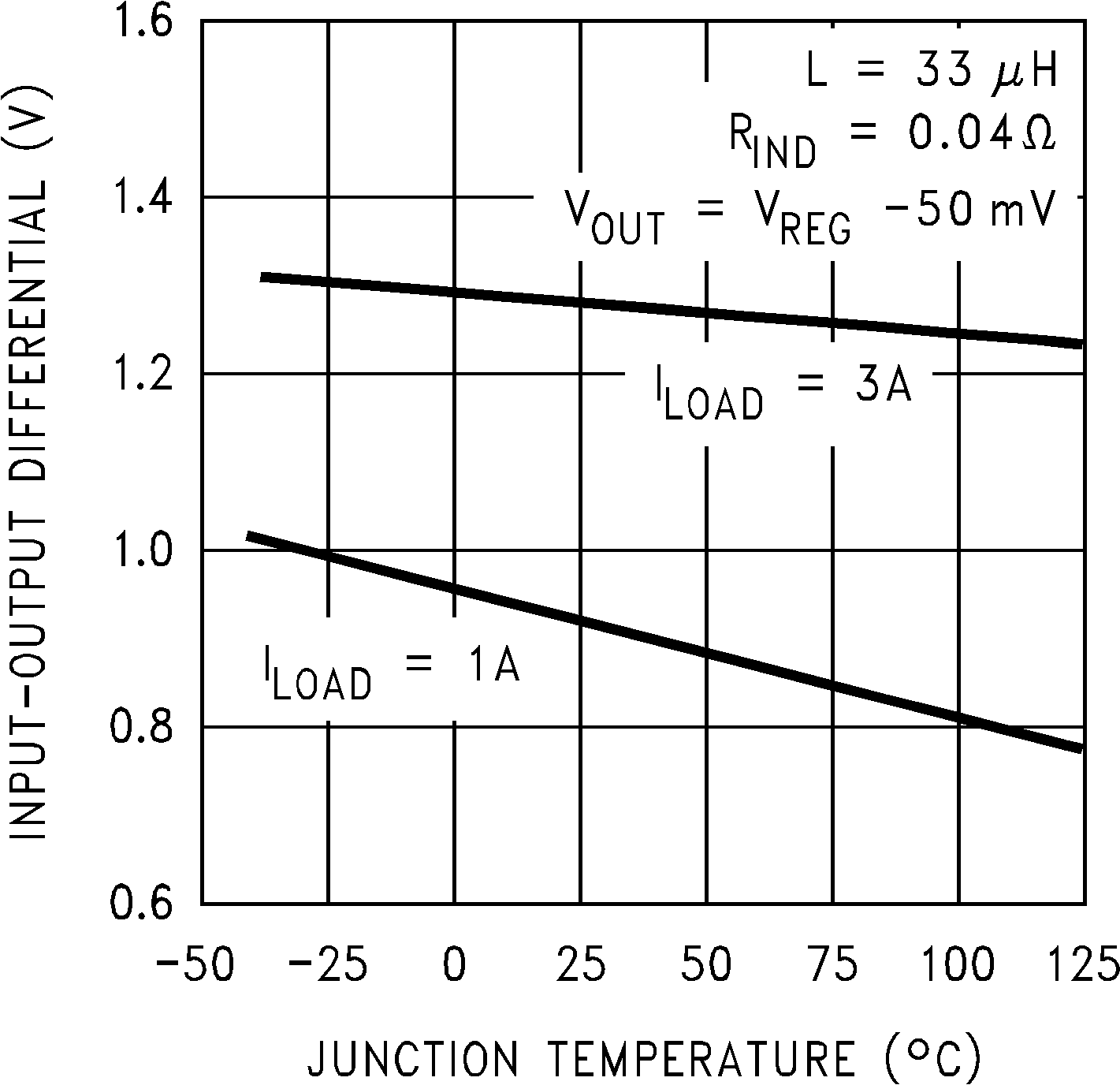

圖 7-6 壓降電壓
圖 7-8 關斷靜態電流

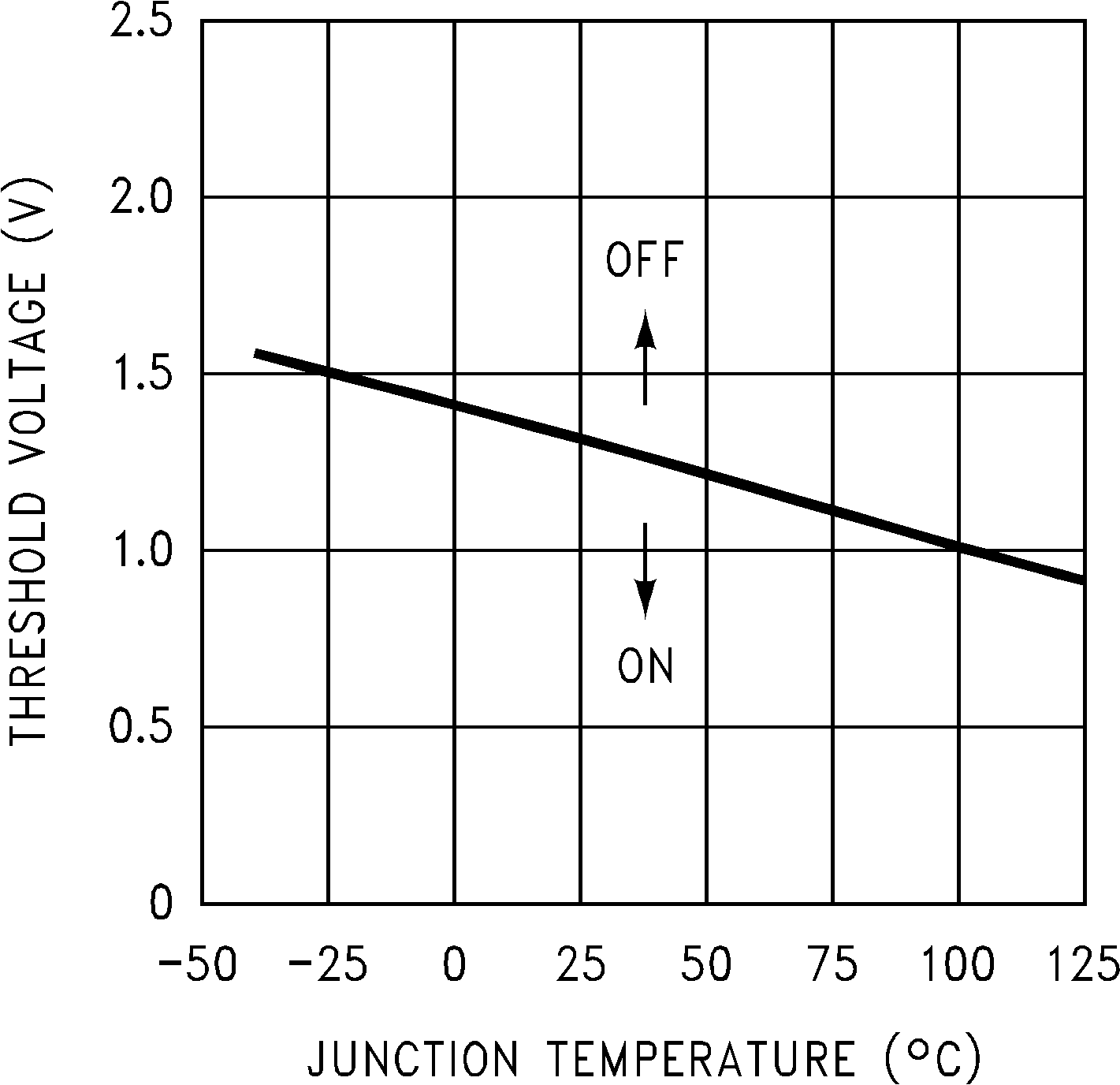

圖 7-10 ON/OFF 閾值電壓

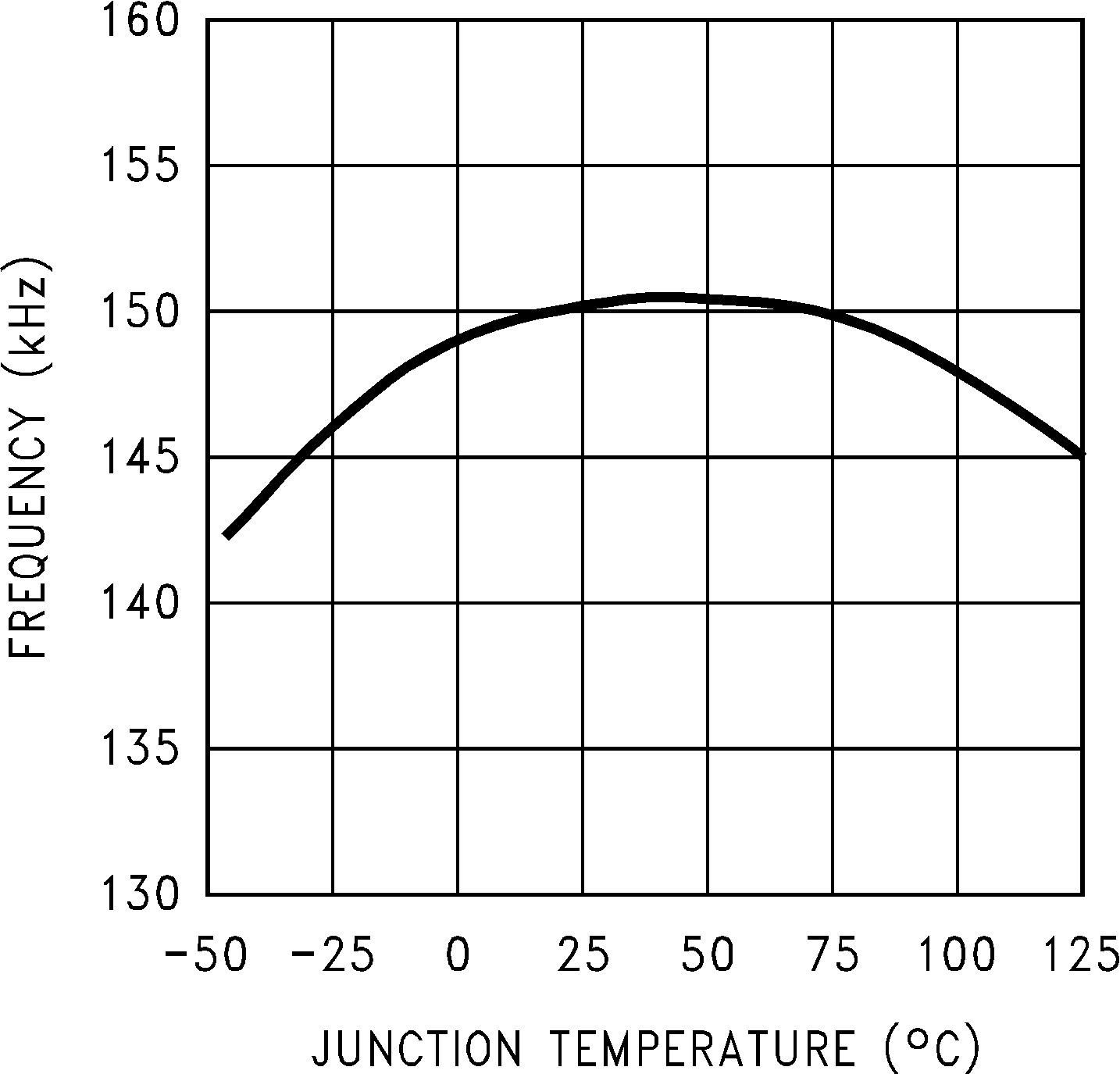

圖 7-12 開關頻率
