9.1.2 前饋電容器 (CFF)
注：
僅適用于可調節輸出電壓版本。
當輸出電壓大于 10V 或當 COUT 具有極低 ESR 時，使用如表 9-6 中所示的前饋電容器與 R2 并聯。此電容器為反饋環路添加了超前補償并增加了相位裕度來提高環路穩定性。對于 CFF 選擇，請參閱節 9.2.2.2。

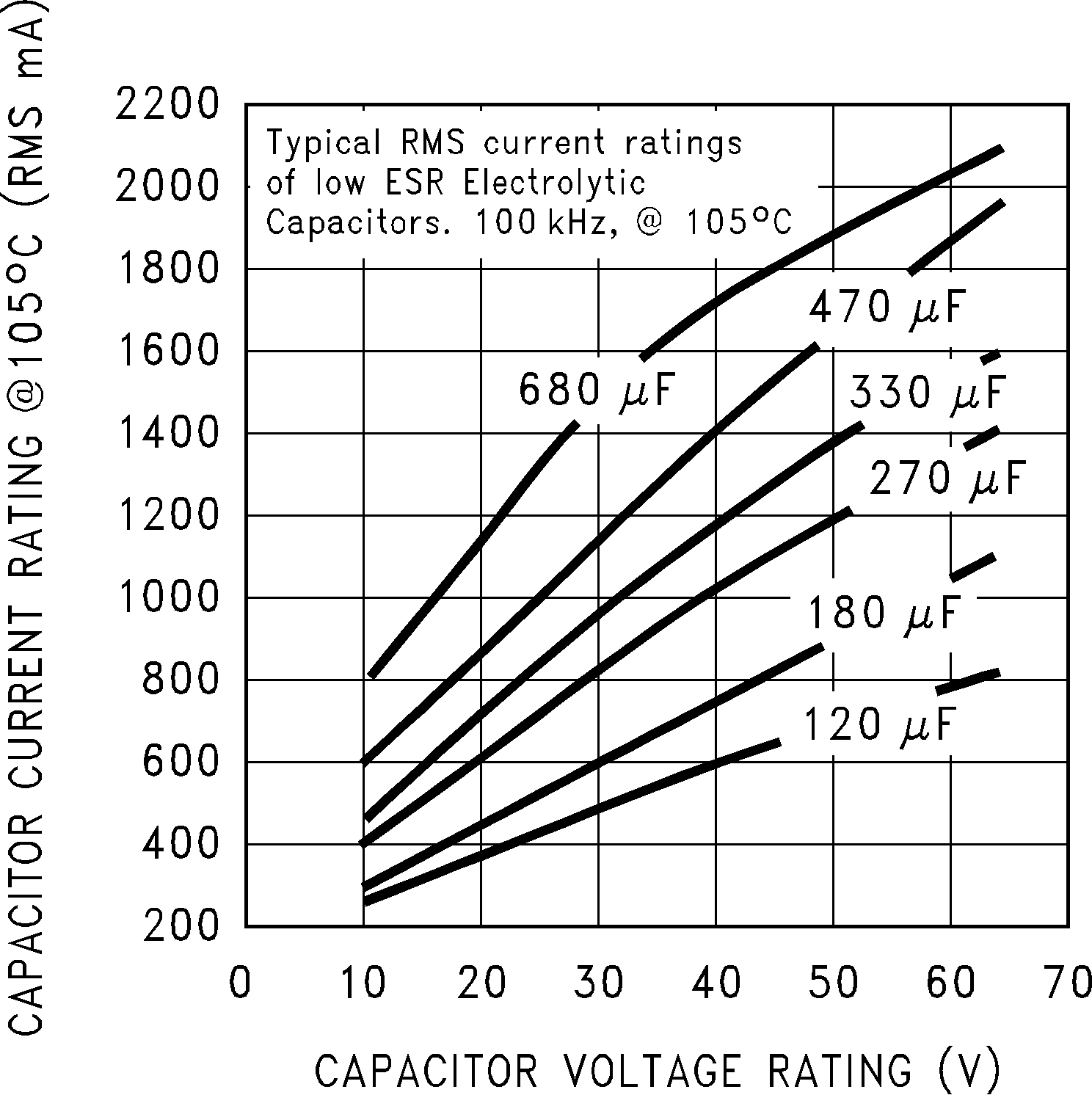

圖 9-1 低 ESR 電解電容器的 RMS 電流額定值（典型值）
