ZHCSKU0G November 1999 – March 2023 LM2596
PRODUCTION DATA
請參考 PDF 數據表獲取器件具體的封裝圖。
LM2596 系列穩壓器是為降壓開關穩壓器提供所有有效功能的單片集成電路,能夠驅動 3A 的負載,并且擁有出色的線路和負載調節性能。這些器件可提供 3.3V、5V、12V 固定輸出電壓和可調節輸出電壓版本。
這類穩壓器不僅需要很少的外部元件,而且簡單易用,還具有內部頻率補償和固定頻率振蕩器。
LM2596 系列在 150kHz 的開關頻率下運行,因此采用的濾波器組件可比更低頻率的開關穩壓器所需的組件尺寸更小。可采用具有多種不同引線折彎選項的標準 5 引腳 TO-220 封裝,以及 5 引腳 TO-263 表面貼裝封裝。

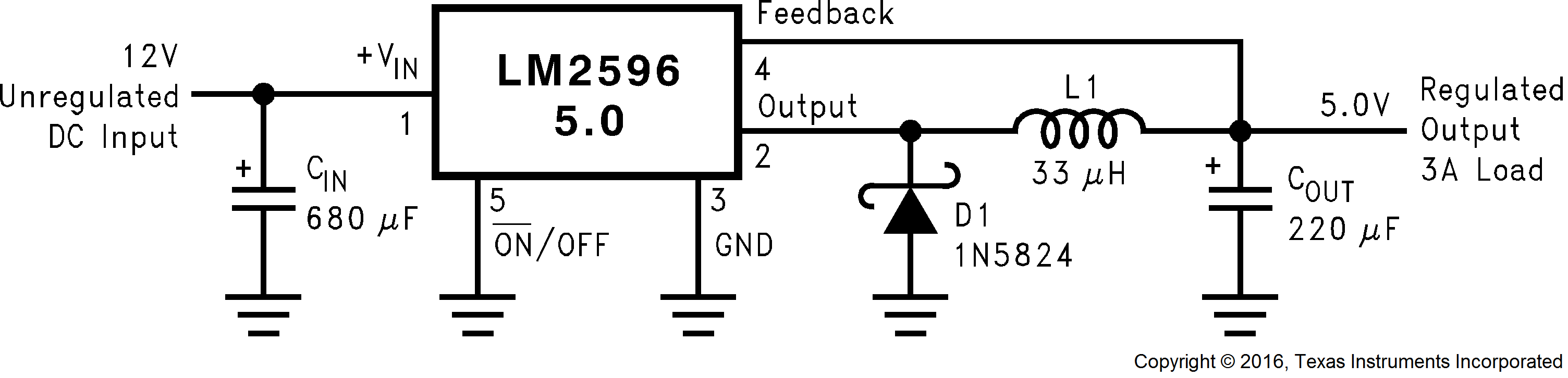

| 器件型號 | 封裝(1) | 封裝尺寸(標稱值) |
|---|---|---|
| LM2596 | NDH (TO-220, 5) | 14.986mm × 10.16mm |
| KTT (TO-263, 5) | 10.10mm × 8.89mm |
