2.1.1 配置自動扭矩學習例程
啟用自動扭矩算法后，必須運行學習例程來估計 ATQ_LRN 參數。
學習例程使用Equation3 中所示的 ATQ_LRN 與電機電流之間的線性關系。您必須選擇執行學習的兩個電流值（在電機上施加空載扭矩）。這兩個電流值由 ATQ_LRN_MIN_CURRENT 和 ATQ_LRN_STEP 寄存器編程。
- 初始電流電平 = ATQ_LRN_MIN_CURRENT x 8
- 最終電流水平 = 初始電流水平 + ATQ_LRN_STEP
這兩個電流下的 ATQ_LRN 值保存在 ATQ_LRN_CONST1 和 ATQ_LRN_CONST2 寄存器中。這兩個寄存器用于為應用工作范圍內的所有其他電流內插 ATQ_LRN 值。
表 2-1 列出了與自動扭矩學習例程相關的寄存器。
| 寄存器名稱 | 說明 |
|---|---|
| ATQ_LRN_MIN_CURRENT[4:0] | 表示自動扭矩學習例程的初始電流電平。 |
| ATQ_LRN_STEP[1:0] | 表示初始電流電平的增量。支持四個選項：
示例：如果 ATQ_LRN_STEP = 10b 且 ATQ_LRN_MIN_CURRENT = 11000b，則：
|
| ATQ_LRN_CYCLE_SELECT[1:0] | 學習例程使電流跳轉到下一個電平之后，保持一個電流電平的正弦半個周期數量。支持四個選項：
|
| LRN_START | 向該位寫入 1b 將啟用自動扭矩學習例程。學習完成后，該位自動變?yōu)?0b。 |
| LRN_DONE | 學習完成后，該位變?yōu)?1b。 |
| ATQ_LRN_CONST1[10:0] | 指示初始學習電流電平時的 ATQ_LRN 參數。 |
| ATQ_LRN_CONST2[10:0] | 指示最終學習電流電平時的 ATQ_LRN 參數。 |
| VM_SCALE | 當該位為 1b 時，自動扭矩算法根據電源電壓變化自動調整 ATQ_UL、ATQ_LL 和 ATQ_LRN 參數。 |
在設置學習例程參數時，需要考慮以下幾點：
- 建議選擇介于最大工作電流的 30% 至 50% 之間的初始電流電平。
- 最終電流水平不得超過 255，并且可以在最大工作電流的 80% 和 100% 之間選擇。
- 電流波形失真（由于高速或低電源電壓）會導致 ATQ_LRN 參數讀取不正確。應從觀察到波形失真的電流中選擇學習電流電平。
- ATQ_LRN_CYCLE_SELECT 的值較低，可加快學習速度。但是，在易受噪聲影響的系統中，較高的 ATQ_LRN_CYCLE_SELECT 會導致更穩定的 ATQ_LRN 參數值。
- 當電機達到穩態速度后，應進行學習。
- 如果電機發生更改或電機速度變化 ±10%，則應重新學習。
簡單總結，應該應用以下命令序列來啟用自動學習：
- 向 ATQ_EN 寫入 1b。
- 空載運行電機。
- 對 ATQ_LRN_MIN_CURRENT 進行編程。
- 對 ATQ_LRN_STEP 進行編程。
- 對 ATQ_LRN_CYCLE_SELECT 進行編程。
- 向 ATQ_LRN_START 寫入 1b。
- 該算法會以初始電流電平運行電機并持續 ATQ_LRN_CYCLE_SELECT 個電氣半個周期。
- 接著，該算法會以最終電流電平運行電機并持續 ATQ_LRN_CYCLE_SELECT 個電氣半個周期。
- 學習完成后：
- ATQ_LRN_START 位會自動清零至 0b
- ATQ_LRN_DONE 位變?yōu)?1b
- ATQ_LRN_CONST1 和 ATQ_LRN_CONST2 會填充在各自的寄存器中
- 電機電流達到 ATQ_TRQ_MAX
從原型設計測試了解 ATQ_LRN_CONST1 和 ATQ_LRN_CONST2 后，即可用于大規模生產，而無需再次調用學習例程。大規模生產中應使用以下命令序列：
- VREF 設置為與原型測試學習期間相同的值
- 對 ATQ_LRN_MIN_CURRENT 進行編程
- 對 ATQ_LRN_STEP 進行編程
- 對 ATQ_LRN_CONST1 進行編程
- 對 ATQ_LRN_CONST2 進行編程
- 向 ATQ_EN 寫入 1b
圖 2-3 展示了自動扭矩學習例程的綜合流程圖。

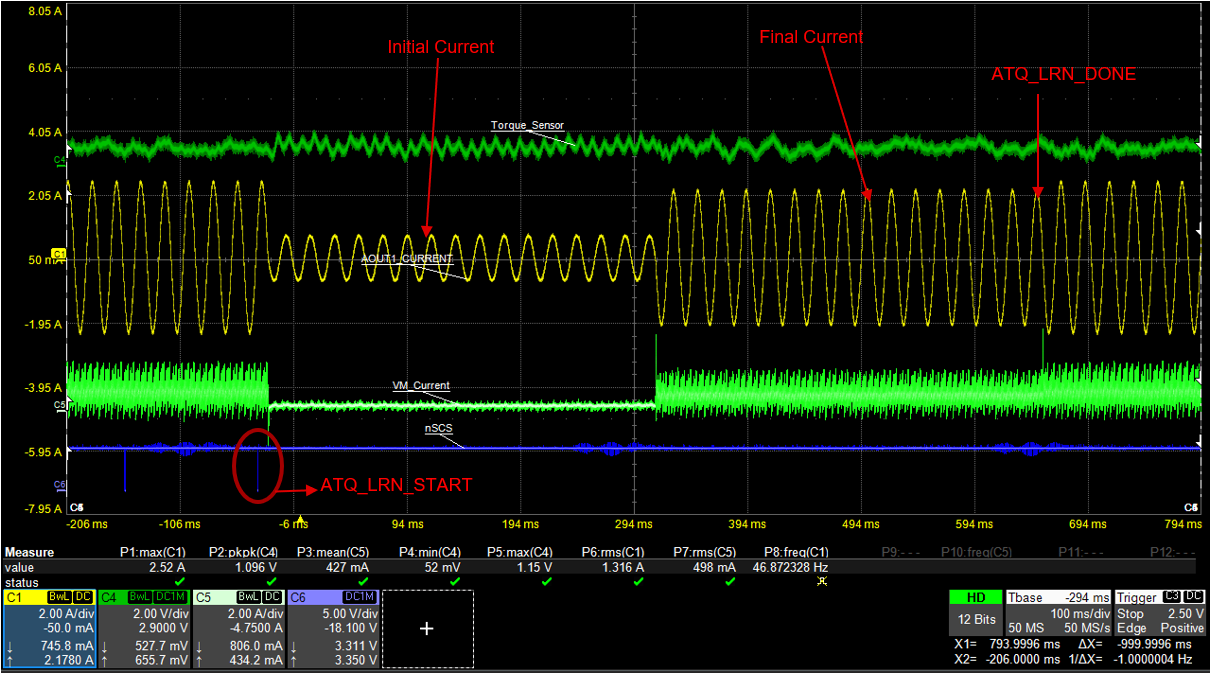

圖 2-4 自動扭矩學習從上到下繪制的圖線依次為：負載扭矩、線圈電流、電源電流、nSCS。
圖 2-4 展示了初始電流 (IFS1) 為 740mA 且最終電流 (IFS2) 為 2.2A 時的自動學習過程。ATQ_LEARN_CYCLE_SELECT 對應于 32 個半個周期。
