| NO. | PARAMETER | MIN | MAX | UNIT | |
|---|---|---|---|---|---|
| FL Interface | |||||
| 1 | tc(MCMRXFLCLK) | Clock period - MCMRXFLCLK (C2) | 6.4 | ns | |
| 2 | tw(MCMRXFLCLKH) | High pulse width - MCMRXFLCLK | 0.4*C2 | 0.6*C2 | ns |
| 3 | tw(MCMRXFLCLKL) | Low pulse width - MCMRXFLCLK | 0.4*C2 | 0.6*C2 | ns |
| 4 | tosu(MCMRXFLDAT-MCMRXFLCLKH) | Setup time - MCMRXFLDAT valid before MCMRXFLCLK high | 0.25*C2-0.4 | ns | |
| 5 | toh(MCMRXFLCLKH-MCMRXFLDAT) | Hold time - MCMRXFLDAT valid after MCMRXFLCLK high | 0.25*C2-0.4 | ns | |
| 4 | tosu(MCMRXFLDAT-MCMRXFLCLKL) | Setup time - MCMRXFLDAT valid before MCMRXFLCLK low | 0.25*C2-0.4 | ns | |
| 5 | toh(MCMRXFLCLKL-MCMRXFLDAT) | Hold time - MCMRXFLDAT valid after MCMRXFLCLK low | 0.25*C2-0.4 | ns | |
| PM Interface | |||||
| 1 | tc(MCMTXPMCLK) | Clock period - MCMTXPMCLK (C4) | 6.4 | ns | |
| 2 | tw(MCMTXPMCLK) | High pulse width - MCMTXPMCLK | 0.4*C4 | 0.6*C4 | ns |
| 3 | tw(MCMTXPMCLK) | Low pulse width - MCMTXPMCLK | 0.4*C4 | 0.6*C4 | ns |
| 4 | tosu(MCMTXPMDAT-MCMTXPMCLKH) | Setup time - MCMTXPMDAT valid before MCMTXPMCLK high | 0.25*C4-0.4 | ns | |
| 5 | toh(MCMTXPMCLKH-MCMTXPMDAT) | Hold time - MCMTXPMDAT valid after MCMTXPMCLK high | 0.25*C4-0.4 | ns | |
| 4 | tosu(MCMTXPMDAT-MCMTXPMCLKL) | Setup time - MCMTXPMDAT valid before MCMTXPMCLK low | 0.25*C4-0.4 | ns | |
| 5 | toh(MCMTXPMCLKL-MCMTXPMDAT) | Hold time - MCMTXPMDAT valid after MCMTXPMCLK low | 0.25*C4-0.4 | ns | |

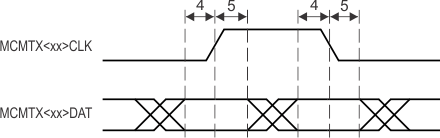

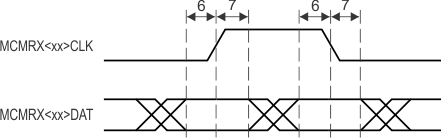

Figure 5-13 HyperLink Station Management Clock Timing
