7.3.7.2 通過 USART 同步模式實現直接數據突發

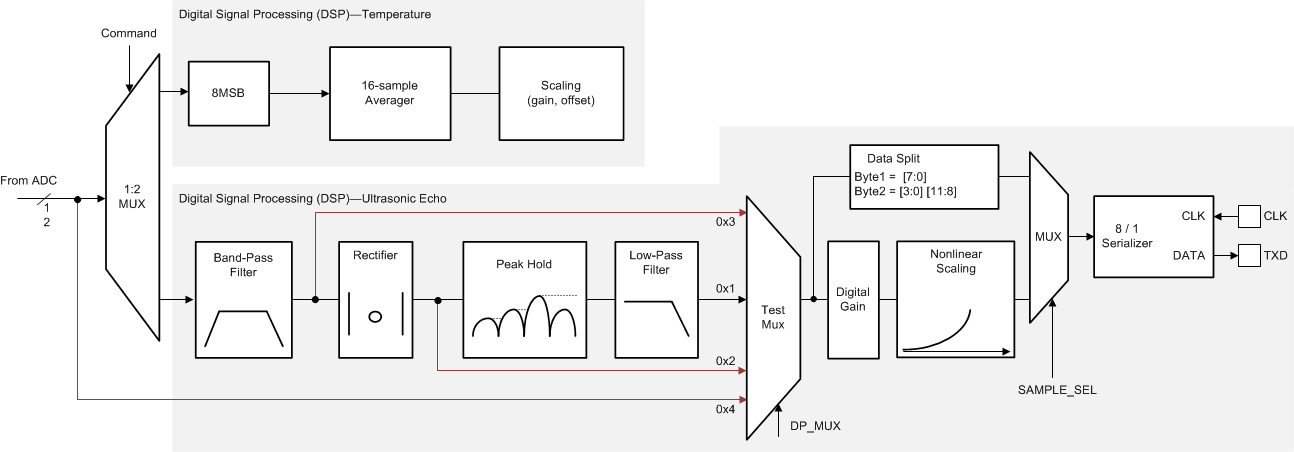

如果必須提取每個 1μs 數據路徑樣本以進行進一步分析，PGA460-Q1 器件提供了一種測試模式，可以在數字數據路徑中的不同點提取原始數字數據（請參閱#X3721）。當 DP_MUX 值大于 0 且小于 5 時啟用數據突發，然后禁用物體檢測和測量。
要啟用此模式，數字數據路徑多路復用器可以通過在器件存儲器中設置 DP_MUX 參數來選擇要從器件突發的源信號。一旦啟用了 DP_MUX 參數（設置為 0x00 以外的值），并使用標準 UART 命令法發出了任何 SEND/RECEIVE、Receive Only 或 TEMPERATURE READ 命令，所選源信號將通過數字多路復用器傳遞并由 8/1 串行器塊進行序列化。該信號立即輸出到 UART TXD 引腳上，該引腳現在用作數據輸出引腳，而控制器向 CLK 引腳發送時鐘脈沖。
重要的是，發出其中任何命令后，控制器不會停止在 CLK 引腳上發送時鐘脈沖，直到總線空閑為止。驗證接收到的校驗和并且總線空閑后，這被視為突發數據結束。這是在 PGA460-Q1 器件中正確同步數據所必需的。有關 USART 同步通信模式的更多說明，請參閱GUID-B377F31E-83E5-43D0-AD45-7BF3C64AD86B.html#TITLE-SLASEC8X4567 部分。
#X2814 顯示了從 PGA460-Q1 器件發出的數據流順序的格式。
如#X2814 所示，輸出數據流以 PGA460-Q1 診斷數據字段開始，然后是數據字節數，最后是根據診斷數據字節和所有數據字節計算出的校驗和字段。數據字節數取決于從 PGA460-Q1 器件中提取的樣本數，這取決于當前命令的記錄時間間隔。記錄時間間隔由 EEPROM 存儲器中的 P1_REC 和 P2_REC 參數決定，而 ADC 和數字信號路徑的采樣率為 1μs/樣本。從這里可以計算出樣本數等于以微秒表示的記錄時間。
數字輸出根據 SAMPLE_SEL 參數提供兩種運行模式：
- 當 SAMPLE_SEL = 0 時數據路徑的輸出由數字數據路徑測試多路復用器選擇，數據長度為 8 位/樣本。對于 LPF 輸出，我們現在使用有源數字增益選擇來確定發出的 8 個位。對于所有其他位，如果有源數字增益選擇 = 0，我們將得到 8 個 MSB 位，否則 PGA460-Q1 會發送 8 個 LSB 位。在本例中，采樣率為 1us，這意味著 ADC 輸出的每個樣本也將從 PGA460-Q1 器件發出。
- 當 SAMPLE_SEL = 1 時數據路徑的輸出由數字數據路徑測試多路復用器選擇。但是，完整的 12 位/樣本數據長度會從 PGA460-Q1 器件發出。在本例中，采樣率為 2μs，這意味著 ADC 產生的樣本將每隔一個被發送出去。12 位數據被拆分成兩個字節，并按照 LS 字節后跟 MS 字節的順序發送。MS 字節用 4 位采樣計數器填充，以便控制器可以從 PGA460-Q1 器件跟蹤采樣順序。
對于前面列出的兩個選項，僅當從低通濾波器 (DP_MUX = 0x1) 中提取數據時才啟用非線性調節模塊。在所有其他情況下，非線性調節模塊被禁用。
