7.3.6.2.1.8 USART 同步模式
為了實現控制器 MCU 和 PGA460-Q1 器件之間的快速 (8Mbps) 通信，實現了快速 USART 同步模式。該模式使用 RXD 和 TXD 引腳，也僅在這些引腳上可用，并且還使用 SCLK 引腳作為與器件通信的時鐘輸入。在該模式下，USART 接口用作串行移位寄存器，數據在時鐘的上升沿設置并在時鐘的下降沿采樣。與 USART 異步模式不同，同步模式通信幀不包括開始、停止和字段間等待位，這意味著一旦一個幀中的數據完成，會立即傳輸下一個通信數據幀。USART 同步模式與不帶片選的串行外設接口 (SPI) 相同，因?yàn)閷ぶ酚扇?UART_ADDR 值處理，可在一條總線上支持多達八個器件。#X210 展示了同步模式下的位時序，#X9809 展示了 USART 同步模式的數據流。

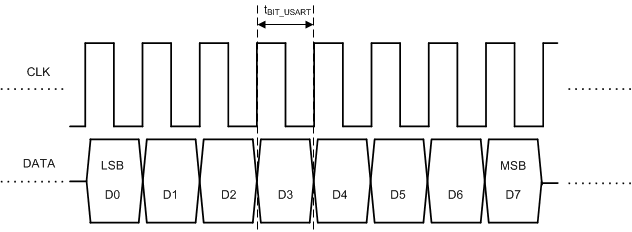

圖 7-28 USART 同步接口位時序

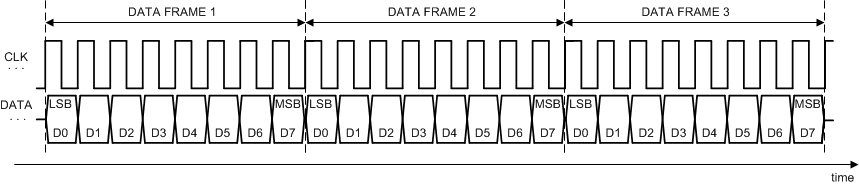

圖 7-29 USART 同步模式數據流如#X9809 所示，每個數據幀都是 8 位長，采用小端字節序格式（最低有效位 [LSB] 在前）。USART 同步模式的所有其它功能與 USART 異步模式一致。在 IO_IF_SEL 位設置為 1 的情況下，當器件通過 USART 通信時，無法多路復用 USART 同步模式的 IO 引腳，IO 引腳收發器被禁用。
當在 SCLK 引腳上檢測到上升時鐘時，PGA460-Q1 器件可以立即以 USART 同步模式進行通信。無法激活或停用該模式。
如果未使用該通信模式，SCLK 引腳應連接至 GND，防止噪聲觸發時鐘輸入。
