ZHCSFZ7C February 2017 – February 2023 PGA460-Q1
PRODUCTION DATA
PGA460-Q1 器件的 DSP 塊會處理來自 ADC 的數字數據,以提取回波的峰值分布,然后將 DSP 的輸出與所編程的閾值進行比較,以測量飛行時間,從而計算物體距離。

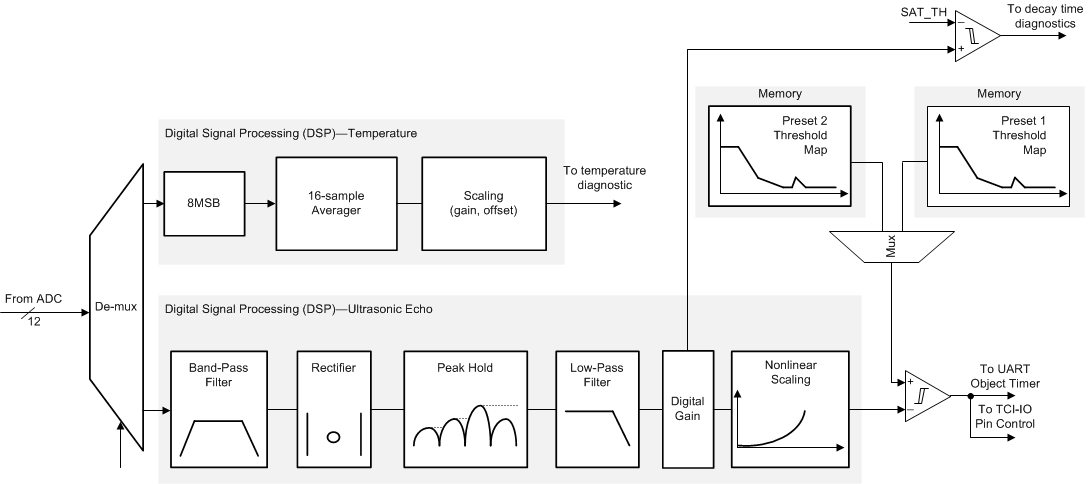

#X6029 顯示了 DSP 的數據路徑。此外,可以通過 DEADTIME 寄存器中的 THR_CMP_DEGLTCH[7:4] 位來對比較器的輸出進行抗尖峰脈沖。
