7.3.6.3 系統內 IO 引腳接口選擇
PGA460-Q1 器件經過出廠編程，在 IO 引腳上啟用時間指令接口。在終端用戶使用單線 UART 模式 IO 引腳的系統中，可通過以下兩個選項在 IO 引腳上啟用單線 UART 接口：
- 如果可以接觸到 UART RXD 和 TXD 引腳，則用戶可以將 EEPROM 存儲器空間中的 IO_IF_SEL 位設置為 1，然后執行 EEPROM 編程命令以存儲配置供將來使用。
- 如果無法接觸到 RXD 和 TXD 引腳（假設已組裝最終產品），則可以使用 IO 引腳模式為器件切換不同接口，如#X8051 所示。

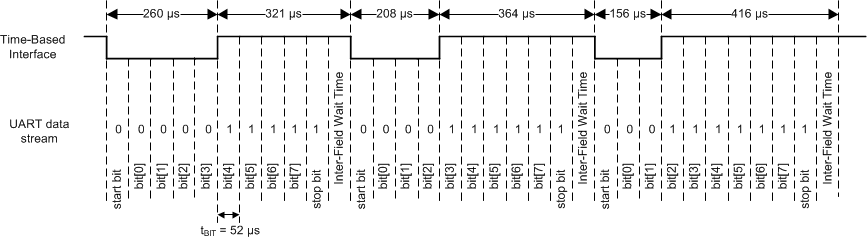

圖 7-32 IO 引腳接口切換模式如#X8051 所示，以特定方式選擇數據格式，從而輕松實現時間指令接口和 UART 接口切換?？赡艹霈F以下兩種情況：
- 控制器處于 UART 接口時，IO 引腳處于時間指令接口在這種情況下，控制器可以發送包含以下數據的 UART 幀：0xF0 后跟 0xF8，接著是 0xFC，而 UART 波特率為 19200bps。
注：
在這種情況下，控制器不會生成同步字段。
- 控制器器件處于時間指令接口時，IO 引腳處于 UART 接口在這種情況下，控制器生成三個持續時間如#X8051 所示的時間指令脈沖。
只要 PGA460-Q1 器件接收到數據，就會切換 IO 引腳上的接口。#X8051 中的模式切換 EEPROM 存儲器中 IO_IF_SEL 位的值；但它不對 EEPROM 進行編程。因此，一旦 PGA460-Q1 接口設置為目標接口，控制器就必須發出命令，以便使用期望的配置對 EEPROM 進行編程。
注：
如果切換 IO 接口選項的選擇模式，則 STAT2 位會觸發為 1。讀取后，STAT2 位清零。
