7.3.4.5 數字增益
在低通濾波之后實現數字增益特性，以在不降低閾值的情況下提高接收到的回波的 SNR。由于該增益是在帶通和低通濾波之后應用的，因此數字增益不會放大帶外噪聲。此增益特性有助于抑制誤檢（例如地面反射），并以更高的精度檢測更遠的物體。
提供兩組數字增益范圍：近距離 (SR) 和遠距離 (LR)。對于預設 1 和預設 2，分別使用 Px_DIG_GAIN_SR 和 Px_DIG_GAIN_LR 參數設置 SR 和 LR 增益電平。從 Px_DIG_GAIN_LR_ST 參數設置的閾值電平點開始應用 LR 增益，直到記錄周期結束。從時間零點到所選 LR 閾值電平點開始應用 SR 增益。
為了防止在應用數字增益的時間點誤檢測回波，定義的閾值也會發生變化（請參閱#T4490914-13）。在這里，從閾值電平點 9 開始應用 LR 增益。如果 LR 增益與閾值電平點 8 處的 SR 增益不同，則在 SR 閾值電平 9 點結束后 1μs，將閾值電平 8 乘以 LR 增益與 SR 增益之間的比率 (DIG_GAIN_LR/DIG_GAIN_SR)。盡管這會導致閾值電平中斷，但不會影響物體檢測（防止出現錯誤的閾值交叉），因?yàn)榛夭ㄐ盘?hào)也會按相同的增益比進行調節。在這個點之后，使用線性內插方案將閾值電平更改為下一個設置的閾值電平（下例中的第 9 點）。調整閾值電平時，應將數字增益以及 LR 和 SR 增益之間的比率考慮在內。

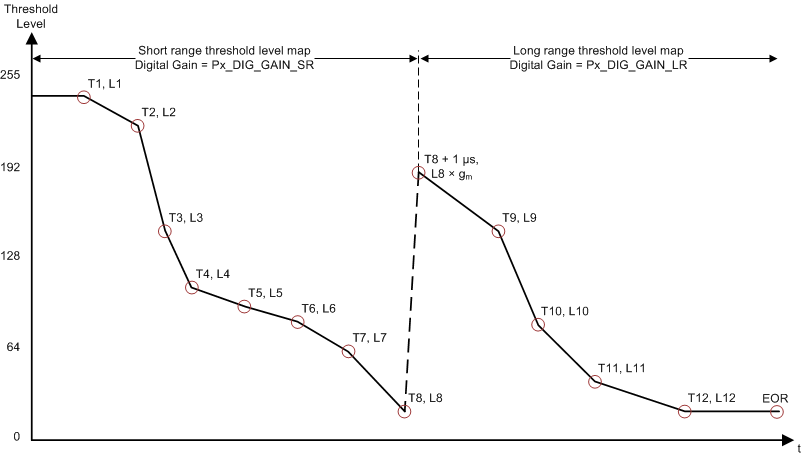

圖 7-7 DIG_GAIN_LR_ST = [00] TH9 示例
