6.5.1.1.2.4 I2C 多字節讀取
如圖 6-67 所示，多字節數據讀取傳輸與單字節數據讀取傳輸完全相同，唯一的例外是器件將多個數據字節傳輸?shù)娇刂破髌骷３詈笠粋€數據字節外，控制器器件在收到每個數據字節后都會用一個響應位進行響應。收到最后一個數據字節后，控制器器件發送一個無應答 (NACK) 信號，然后是一個停止條件，以完成數據讀取傳輸。

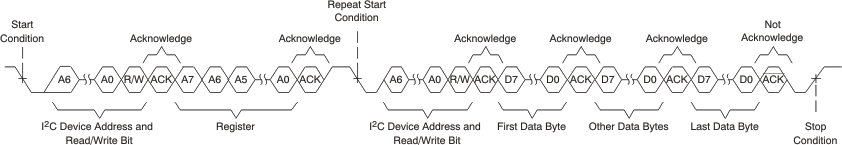

圖 6-67 I2C 多字節讀取傳輸
