6.3.6 信號鏈處理
PCMD3180-Q1 信號鏈由高性能、低功耗、高度靈活且可編程的數字處理塊組成。高性能和靈活性與緊湊的封裝相結合，使得 PCMD3180-Q1 非常適合需要多通道音頻采集的各種終端設備和應用。圖 6-16 顯示了一個概念方框圖，其中突出顯示了信號鏈中使用的各種構建塊以及這些塊在信號鏈中的交互方式。

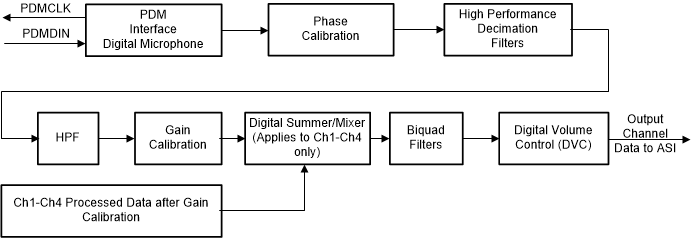

圖 6-16 信號鏈處理流程圖該器件支持多達八個數字 PDM 麥克風錄音通道同時運行。信號鏈包含各種高度可編程的數字處理塊，例如相位校準、增益校準、高通濾波器、數字加法器或混頻器、雙二階濾波器和音量控制。本節將進一步討論這些處理塊的詳細信息。圖 6-16 的信號鏈方框圖中的通道 1 至 4 與本節中所述相同，不過，通道 5 至 8 不支持數字加法器或混頻器選項。
可使用 IN_CH_EN (P0_R115) 寄存器啟用或禁用所需的錄音輸入通道，并可使用 ASI_OUT_EN (P0_R116) 寄存器啟用或禁用音頻串行接口的輸出通道。通常，該器件支持所有活動通道同時上電和斷電，以進行同步錄音。但是，根據應用需求，如果某些通道必須在另一個通道錄音處于開啟狀態時動態上電或斷電，則可以通過將 DYN_CH_PUPD_EN (P0_R117_D4) 寄存器位設置為 1'b1 來支持該用例，但不在該運行模式下斷電通道 1。
該器件支持高達 80kHz 的輸入信號帶寬，這允許使用 176.4kHz（或更高）采樣速率來錄制高頻非音頻信號。
對于 48kHz 或更低的輸出采樣速率，該器件支持用于 8 通道錄音的所有功能和各種可編程處理塊。不過，對于高于 48kHz 的輸出采樣速率，支持的同時通道錄音數量和雙二階濾波器數量等都存在限制。有關更多詳細信息，請參閱 TLV320ADCx140 采樣速率和受支持的可編程處理塊 應用報告。
