ZHCSU60A May 2023 – January 2024 PCMD3180-Q1
PRODUCTION DATA
TA = 25°C、AVDD = 3.3V、IOVDD = 3.3V、fIN = 1kHz 正弦信號、fS = 48kHz、PDMCLKx = 64 × fS、32 位音頻數據、BCLK = 256 × fS、TDM 從模式、PLL 開啟、線性相位抽取濾波器(除非另有說明);所有性能測量均通過 20kHz、低通濾波器和 A 加權濾波器完成(除非另有說明)。所有測量都是通過使用音頻精度向器件饋送 PDM 數字輸入信號來完成的。

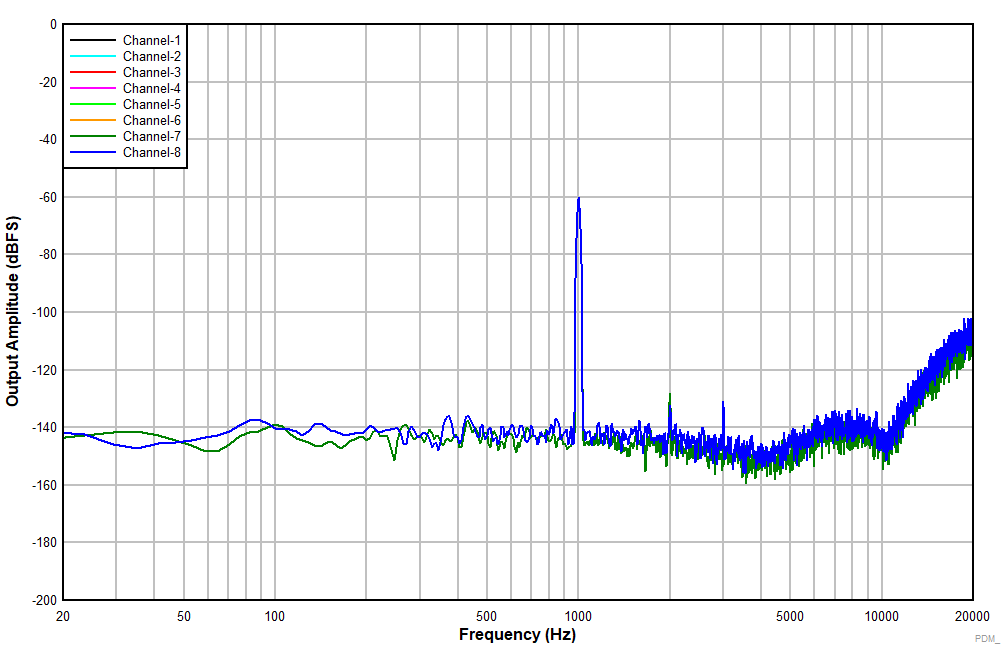

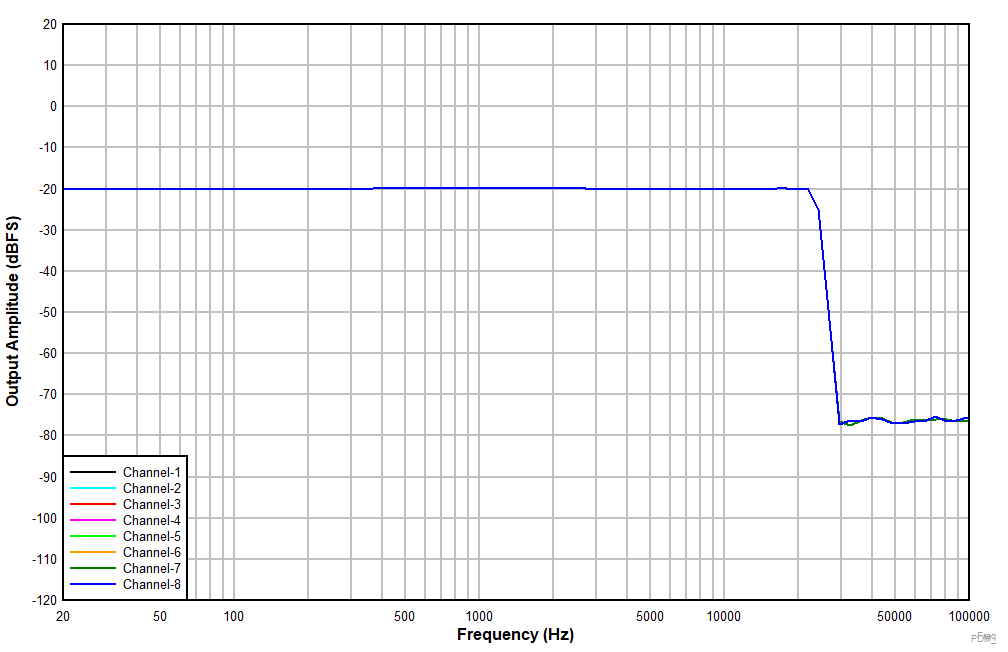

| PDMCLKx = 3.072MHz 的五階 PDM 調制器 |

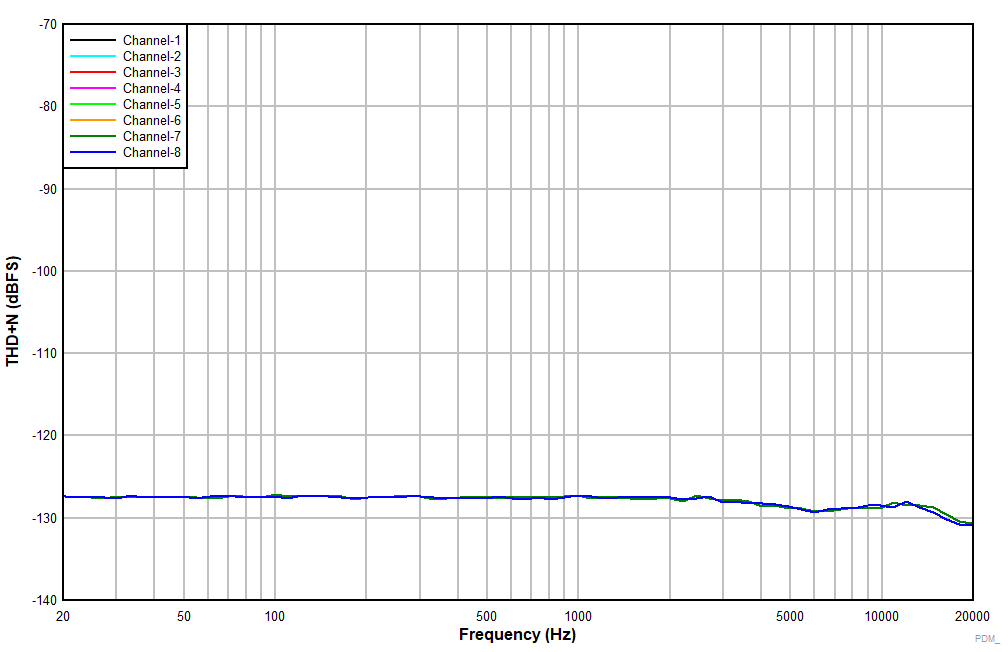

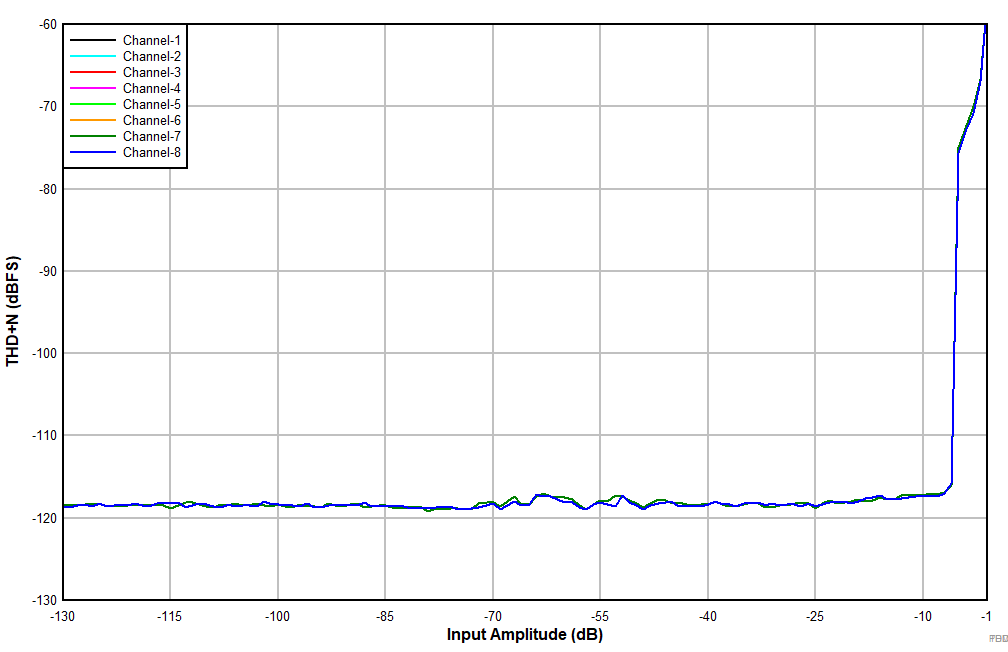

| PDMCLKx = 3.072MHz 的五階 PDM 調制器 |

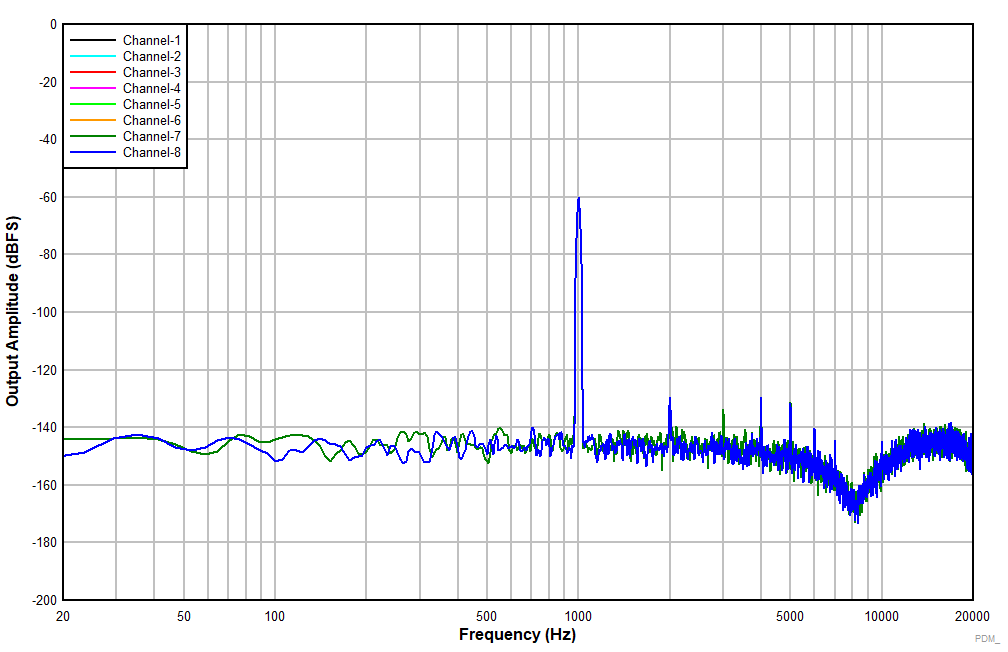

| PDMCLKx = 3.072MHz 的四階 PDM 調制器 |

| PDMCLKx = 3.072MHz 的四階 PDM 調制器 |

| PDMCLKx = 1.536MHz 的四階 PDM 調制器 |

| PDMCLKx = 1.536MHz 的四階 PDM 調制器 |

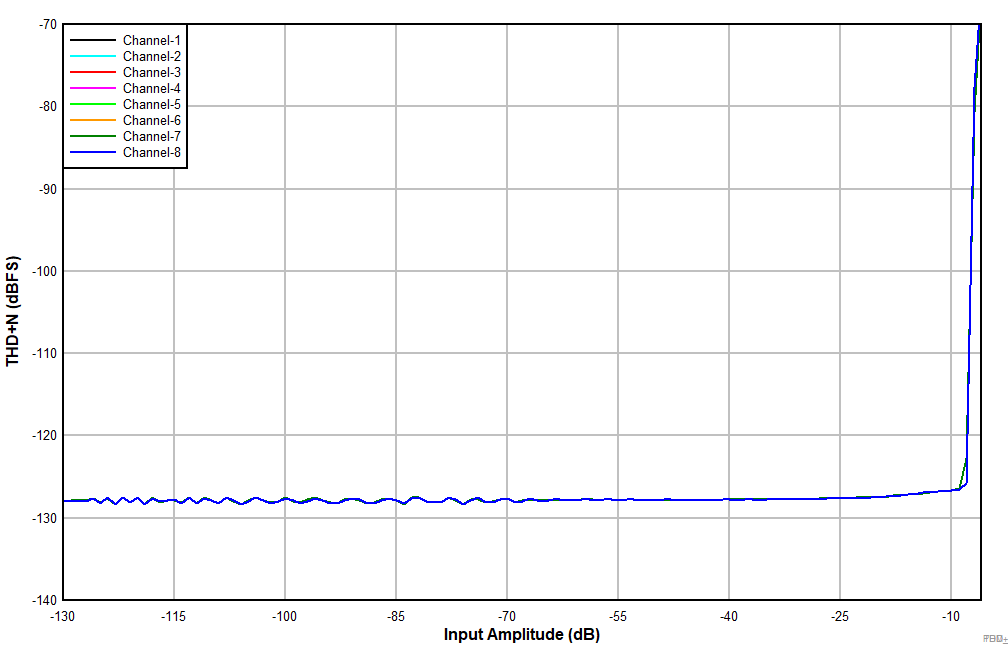

| PDMCLKx = 3.072MHz 的五階 PDM 調制器 |

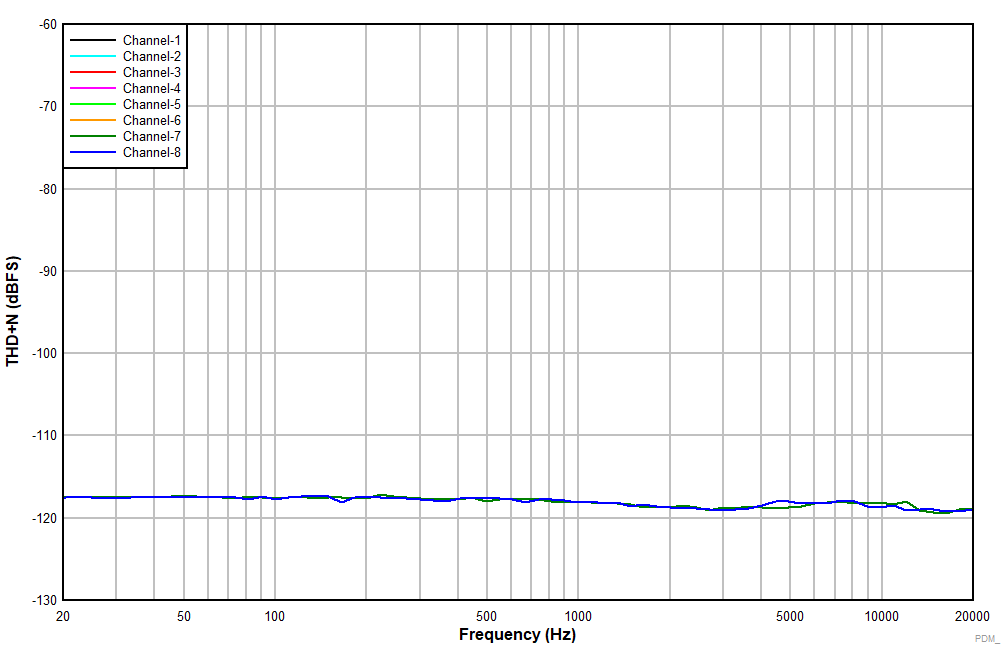

| PDMCLKx = 3.072MHz 的五階 PDM 調制器 |

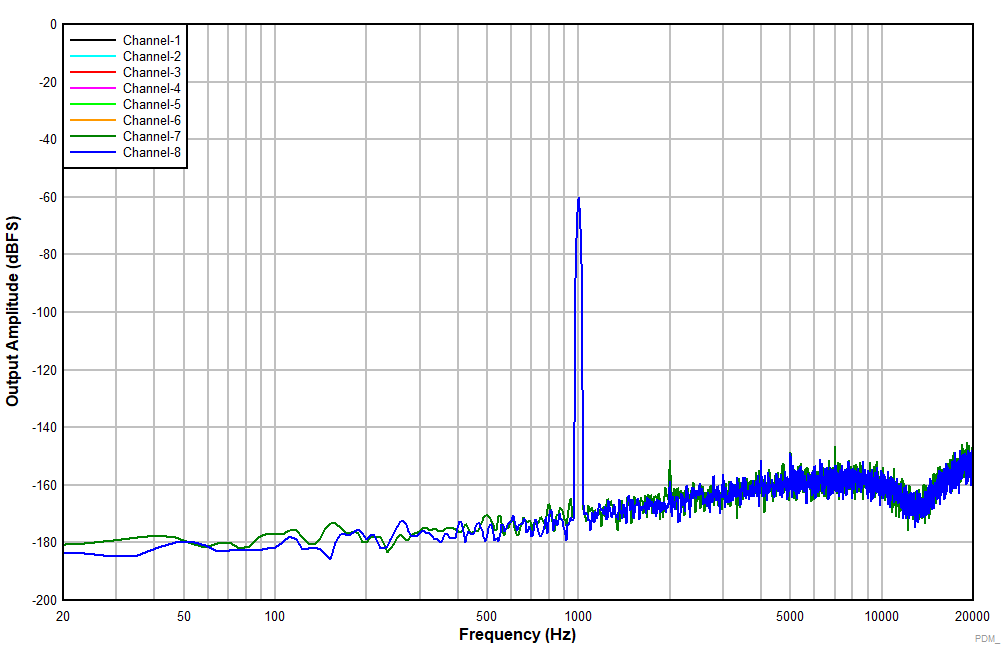

| PDMCLKx = 3.072MHz 的四階 PDM 調制器 |

| PDMCLKx = 3.072MHz 的四階 PDM 調制器 |

| PDMCLKx = 1.536MHz 的四階 PDM 調制器 |

| PDMCLKx = 1.536MHz 的四階 PDM 調制器 |
