6.3.5 數字 PDM 麥克風錄音通道
該器件可連接多達 8 個數字脈沖密度調制 (PDM) 麥克風進行同步轉換，并使用高階高性能抽取濾波器生成脈沖編碼調制 (PCM) 輸出數據，這些數據可以使用時分多路復用 (TDM)、I2S 或左對齊 (LJ) 音頻格式，通過音頻串行接口傳輸到主機。
該器件在內部生成 PCMCLK，其頻率可使用 PDMCLK_DIV[1:0]、P0_R31_D[1:0] 寄存器位編程為 6.144MHz、3.072MHz、1.536MHz 或 768kHz（輸出數據采樣速率為 48kHz 的倍數或約數時），或者 5.6448MHz、2.8224MHz、1.4112MHz 或 705.6kHz（輸出數據采樣速率為 44.1kHz 的倍數和約數時）。PDMCLK 可路由到 PDMCLKx_GPOx 引腳，連接外部數字麥克風設備。該器件還支持控制寄存器，以獨立配置要使用上升沿或下降沿鎖存的每個通道 PDMDINx 數據。圖 6-14 顯示了數字 PDM 麥克風的連接圖。

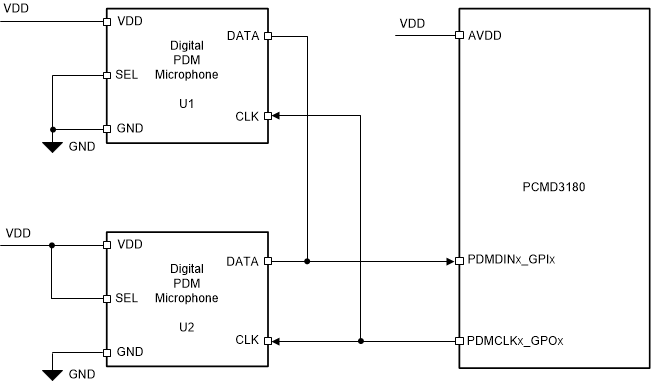

圖 6-14 數字 PDM 麥克風與 PCMD3180-Q1 的連接圖外部數字麥克風設備的一位輸出可以連接到 GPIx 引腳。該單一數據線路可由兩個數字麥克風共享，以將其數據放置在 PDMCLK 的相反邊沿上。在內部，該器件根據 P0_R32_D[7:4] 中設置的配置寄存器位，在 PDMCLK 的上升沿或下降沿鎖存數據的穩定值。圖 6-15 顯示了數字 PDM 麥克風接口時序圖。

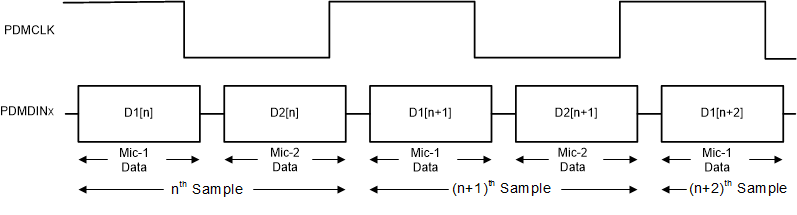

圖 6-15 數字 PDM 麥克風協議時序圖
