6.3.6.7.3.3 采樣速率：32kHz 或 29.4 kHz
圖 6-53 顯示了采樣速率為 32kHz 或 29.4kHz 時抽取濾波器的幅度響應，而圖 6-54 顯示了該條件下抽取濾波器的通帶紋波和相位偏差。表 6-36 列出了采樣速率為 32kHz 或 29.4kHz 時抽取濾波器的規格。

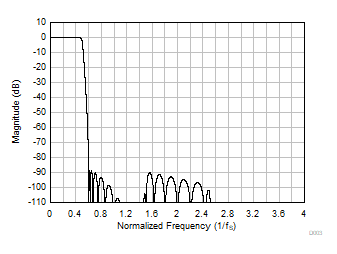

圖 6-53 超低延遲抽取濾波器幅度響應

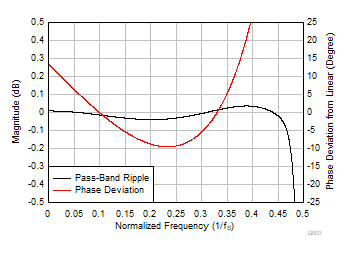

圖 6-54 超低延遲抽取濾波器通帶紋波和相位偏差表 6-36 超低延遲抽取濾波器規格
| 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 通帶紋波 | 頻率范圍為 0 至 0.457 × fS | –0.04 | 0.04 | dB | |
| 阻帶衰減 | 頻率范圍為 0.6 × fS 以上 | 88.3 | dB | ||
| 群延遲或延時 | 頻率范圍為 0 至 0.325 × fS | 5.2 | 1/fS | ||
| 群延遲偏差 | 頻率范圍為 0 至 0.325 × fS | -0.492 | 0.492 | 1/fS | |
| 相位偏差 | 頻率范圍為 0 至 0.325 × fS | –9.5 | 13.5 | 度 |
