7.3.2 基準輸入（PRIREF_P/N 和 SECREF_P/N）
基準輸入（PRIREF 和 SECREF）可以接受差分或單端時鐘。每個輸入都具有可編程的輸入類型、端接和直流耦合輸入偏置配置，如圖 7-7 所示。每個輸入緩沖器會驅動 DPLL 塊的基準輸入多路復用器。DPLL 輸入多路復用器可以從任何基準輸入中進行選擇。DPLL 可以在不同頻率的輸入之間切換，前提是這些輸入可以通過 DPLL R 分頻器分頻為一個公共頻率。基準輸入路徑還會驅動各種檢測器塊以進行基準輸入監控和驗證。

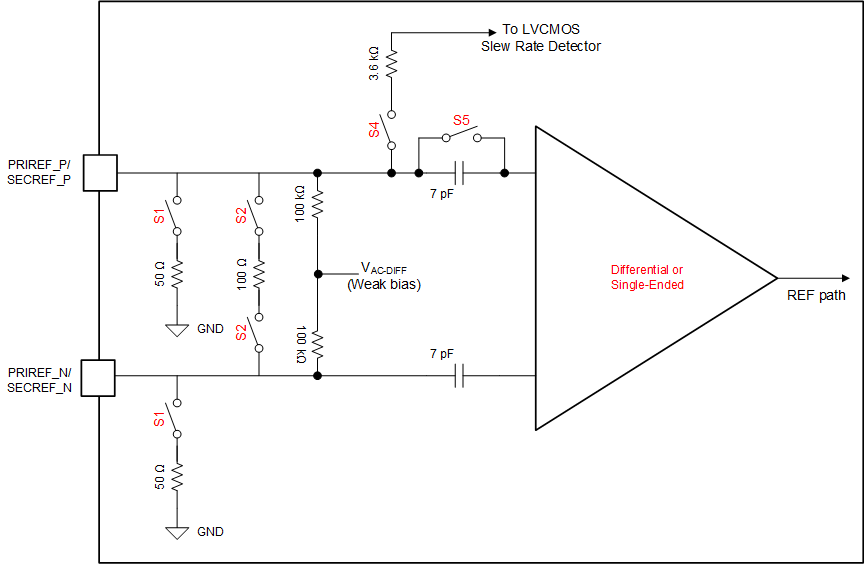

圖 7-7 基準輸入緩沖器表 7-2 列出了常見時鐘接口類型的基準輸入緩沖器配置。
表 7-2 基準輸入緩沖器模式
| xxxREF_TYPE (R46[3:0]/R46[7:4]) | xxxREF_DC_ MODE (R40[2]/(R40[3]) | 輸入類型 | 內部開關設置 | ||
|---|---|---|---|---|---|
| 內部端接 （S1、S2）(1) | LVCMOS 壓擺率檢測 (S4)(2) | LVCMOS 內部交流電容器旁路模式 (S5)(3) | |||
| 0x00 | 0x00 | 差分 （外部直流耦合或交流耦合、內部交流耦合） | 關斷 | 關斷 | 關斷 |
0x03 | 0x00 | 差分 （外部直流耦合或交流耦合、通過 100Ω 內部端接和交流耦合） | 100Ω | 關斷 | 關斷 |
| 0x04 | 0x00 | HCSL （外部直流耦合、通過 50Ω 內部端接和交流耦合） | 50Ω | 關斷 | 關斷 |
0x08 | 0x00 | LVCMOS （外部直流耦合、內部交流耦合） | 關斷 | 導通 | 關斷 |
0x08 | 0x01 | LVCMOS （外部直流耦合、內部直流耦合） | 關斷 | 關斷 | 導通 |
0x0C | 0x00 | 單端 （外部直流耦合、通過 50Ω 內部端接和交流耦合） | 50Ω | 導通 | 關斷 |
(1) S1、S2：關斷 = 假定采用外部端接。
(2) S4：關斷 = 差分輸入幅度檢測器用于除 LVCMOS 或單端輸入類型之外的所有輸入類型。
(3) S5：關斷 = 使用內部交流耦合電容器 (7pF)。開關 S5 由 REF_DC_MODE 寄存器進行設置。R40[3] 可用于為主要基準設置 S5。R40[2] 可用于為次級基準設置 S5。
