7.3.7.4 調優字歷史記錄
DPLL 域有一個調優字歷史記錄監控塊用于確定進入保持模式時的初始輸出頻率精度。根據 DPLL 工作模式，可以使用三個源之一來更新調優字：
- 鎖定模式：鎖定時使用數字環路濾波器的輸出進行更新
- 保持模式：使用歷史記錄監控器的最終輸出進行更新
- 自由運行模式：使用自由運行調優字寄存器（用戶定義）進行更新

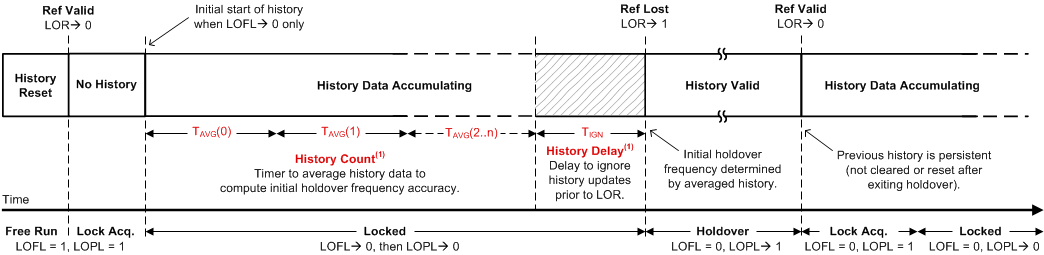

當已啟用歷史記錄監控器且已鎖定 DPLL 時，歷史監控器可有效地計算基準輸入頻率平均值的方法是：在可編程平均時間 (TAVG) 內，使用數字環路濾波器的輸出來累積歷史記錄。當輸入變得無效時，會存儲最終的調優字值以確定初始保持頻率精度。通常，較長的 TAVG 時間會產生更準確的初始保持頻率。0ppm 基準時鐘（XO 輸入）的穩定性決定了保持輸出頻率的長期穩定性和精度。
還有一個單獨的可編程延遲計時器 (TIGN)，可設置為忽略進入保持模式之前損壞的歷史數據。如果在輸入時鐘發生故障時以及在輸入監控器檢測到數據之前發生調優字更新，則歷史數據可能會損壞。TAVG 和 TIGN 時間分別可通過 HISTCNT 和 HISTDLY 寄存器位進行編程，并且與 TDC 速率相關。
在器件硬復位或軟復位后立即清除調優字歷史記錄。DPLL 鎖定到新基準后，歷史記錄監控器會等待第一個 TAVG 計時器到期，然后存儲第一個調優字值，并開始累積歷史記錄。歷史記錄監控器在基準切換或保持模式退出期間不會清除先前的歷史記錄值。如果需要，可以通過切換歷史記錄使能位 (HIST_EN = 1 → 0 → 1) 來手動清除或復位歷史記錄。
如果將 TAVG 周期設置為分鐘或小時（用于獲取更精確的歷史平均頻率），則可在存儲第一個調優字并可供使用之前發生切換或保持事件。為抑制早期切換事件，提供了一個中間歷史記錄更新選項 (HIST_INTMD)。如果復位了歷史記錄，則中間平均值可以按 TAVG/2K 的間隔更新，其中 K = HIST_INTMD 為 0，僅在第一個 TAVG 期間更新。如果 HIST_INTMD = 0，則不會進行中間更新，且在第一個 TAVG 周期之后存儲第一個平均值。然而，如果 HIST_INTMD = 4，則在 TAVG/16、TAVG/8、TAVG/4 和 TAVG/2 以及 TAVG 時取四個中間平均值。在第一個 TAVG 周期之后，所有后續歷史記錄更新都在 TAVG 周期發生。
當不存在調優字歷史記錄時，使用自由運行調優字值 (TUNING_FREE_RUN) 來確定初始保持輸出頻率精度。
