7.2.2 DPLL 模式
在 DPLL 模式下，外部 XO 輸入源決定了輸出時鐘的自由運行和保持頻率穩定性和精度。BAW VCO1 決定了 12kHz 至 20MHz 積分頻帶內的 APLL1 輸出時鐘相位噪聲和抖動性能，不受 XO 輸入的頻率和抖動影響。借助此設計，可以使用具有成本效益的低頻 TCXO 或 OCXO 作為外部 XO 輸入，從而支持 SyncE 和 IEEE 1588 等同步應用中所需的符合標準的頻率穩定性和低環路帶寬 (≤10Hz)。
上電復位和初始化后，DPLL 模式的工作原理如下。如果 APLL2 處于級聯模式，如圖 7-3 所示，則在 APLL2 鎖定時，VCO1 保持在 2.5GHz 的標稱中心頻率下。然后，APLL1 將 VCO1 頻率鎖定到外部 XO 輸入，并在自由運行模式下運行。檢測到有效的 DPLL 基準輸入后，DPLL 開始獲取鎖定。DPLL TDC 將所選基準輸入時鐘的相位與 FB 分頻器時鐘（來自 VCO1）的相位進行比較，并生成一個與相位誤差對應的數字校正字。然后，由 DLF 篩選后續的校正字，而 DLF 輸出控制 APLL1 N 分頻器 SDM 以使用基準輸入將 VCO1 頻率拉入鎖定狀態。VCO2 在 DPLL 鎖定獲取期間和鎖定模式下跟蹤 VCO1 域，從而讓用戶可以將 APLL2 的時鐘域同步到 DPLL 基準輸入。級聯 APLL2 提供來自 VCO1 的高頻、超低抖動基準時鐘，從而更大限度地減少 APLL2 帶內相位噪聲或抖動影響，如果 APLL2 基準來自具有低頻或高相位噪底的 XO/TCXO/OCXO，則會出現這種影響。
如果 APLL2 未級聯（如圖 7-4 所示），VCO2 會在初始化后鎖定到 XO 輸入，并獨立于 DPLL/APLL1 域運行。
當 DPLL 的所有基準輸入丟失時，PLL 會進入保持模式并跟蹤外部 XO 源的穩定性和精度。
如果在 DPLL 上啟用了 DCO 模式，則可以對頻率偏差階躍值 (FDEV) 進行編程并將其用于調整（遞增或遞減）DPLL 的 FB 分頻器 SDM，其中頻率調整會有效地通過 APLL1 域（和 APLL2 域，如果已級聯）傳播到輸出時鐘。
編程的 DPLL 環路帶寬 (BWDPLL) 必須低于以下所有值：
- DPLL TDC 速率的 1/100
- APLL1 環路帶寬（典型值為 1kHz 至 10kHz）
- 4kHz 的最大 DPLL 帶寬設置。

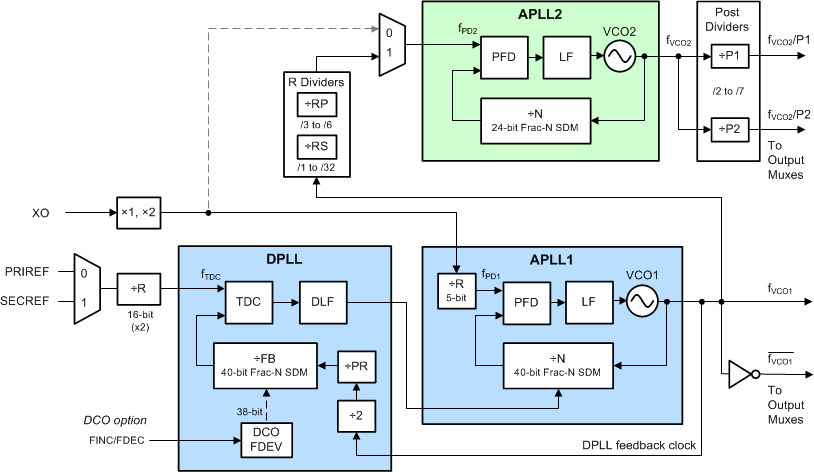

圖 7-3 具有級聯 APLL2 的 DPLL 模式

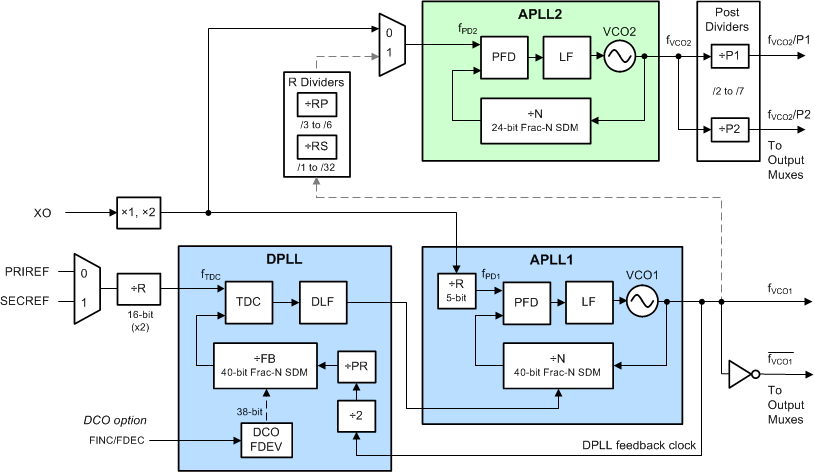

圖 7-4 具有非級聯 APLL2 的 DPLL 模式
